W układzie hamulcowym ABS jest jedną z tych technologii, które działają w tle, ale w awaryjnej sytuacji robią ogromną różnicę. W tym tekście wyjaśniam, co to ABS, jak pracuje od strony elektryki i hydrauliki, co oznacza kontrolka na desce oraz jak rozpoznać typowe usterki, zanim zamienią się w drogi problem.
ABS w aucie to elektronika, hydraulika i szybka korekta ciśnienia
- ABS zapobiega blokowaniu kół podczas mocnego hamowania i pomaga utrzymać sterowność auta.
- Układ analizuje sygnały z czujników prędkości kół i w ułamkach sekundy reguluje ciśnienie hamowania.
- Pulsowanie pedału i charakterystyczny dźwięk podczas ostrego hamowania zwykle oznaczają normalną pracę ABS.
- Najczęstsze usterki dotyczą czujników, przewodów, zasilania, masy i pierścieni impulsowych przy kołach.
- ABS pomaga, ale nie zastąpi dobrych opon, prawidłowego ciśnienia i rozsądnej techniki hamowania.
Co to ABS i dlaczego powstał
ABS to układ, który podczas hamowania pilnuje, żeby koło nie przeszło w pełny poślizg. Najważniejsze nie jest samo mocne hamowanie, tylko zachowanie przyczepności i sterowności, bo zablokowane koła nie chcą skręcać, a samochód zaczyna jechać prosto niezależnie od ruchu kierownicą.
Ja patrzę na ABS jak na warstwę bezpieczeństwa, która wspiera kierowcę wtedy, gdy nawierzchnia jest mokra, śliska albo po prostu zaskakuje nagłą zmianą przyczepności. Dzięki temu układ ma ograniczyć uślizg kół, a nie zastąpić rozsądnej odległości od poprzedzającego auta czy dobrych opon.
W praktyce ABS jest szczególnie ważny wtedy, gdy kierowca musi hamować awaryjnie i jednocześnie ominąć przeszkodę. Żeby zrozumieć, skąd bierze się jego skuteczność, trzeba zobaczyć samą sekwencję działania układu.
Jak ABS działa krok po kroku
W najprostszej wersji ABS porównuje prędkość obrotową kół i reaguje, gdy jedno z nich zaczyna wyraźnie zwalniać szybciej od pozostałych. W niektórych rozwiązaniach układ potrafi zmieniać ciśnienie nawet do 40 razy na sekundę, więc kierowca nie ma szans zrobić tego ręcznie z podobną precyzją.
- Czujniki prędkości kół wysyłają do sterownika sygnały o obrotach każdego koła.
- Sterownik analizuje, czy któreś koło nie zbliża się do blokady.
- Jeśli wykryje ryzyko poślizgu, modulator hydrauliczny na chwilę obniża ciśnienie hamowania na tym kole.
- Gdy koło odzyskuje obrót, ciśnienie znowu rośnie.
- Cykl redukcji, podtrzymania i ponownego zwiększania ciśnienia powtarza się aż do ustąpienia zagrożenia.
To właśnie dlatego przy mocnym hamowaniu można poczuć pulsowanie pedału i usłyszeć szybkie cykanie albo szum pompy. To objaw pracy ABS, a nie od razu awaria.
Ten mechanizm brzmi prosto, ale w aucie pracuje na styku elektroniki, hydrauliki i zasilania, więc warto rozebrać go na części pierwsze.
Z czego składa się układ ABS od strony elektryki
Ja zaczynam diagnostykę ABS od pytania, czy problem leży w pomiarze, obliczeniach czy wykonaniu. W praktyce układ składa się z kilku elementów, z których każdy może zatrzymać całość, nawet jeśli reszta mechanicznie wygląda dobrze.
| Element | Rola | Co zwykle psuje działanie |
|---|---|---|
| Czujnik prędkości koła | Odczytuje obroty koła i wysyła sygnał do sterownika | Zabrudzenie, przerwany przewód, uszkodzona elektronika, nieprawidłowy luz przy piaście |
| Pierścień impulsowy lub enkoder | Daje wzorzec, z którego sterownik odczytuje ruch koła | Korozja, pęknięcie, brud, uszkodzone łożysko |
| Sterownik ABS | Porównuje sygnały i decyduje o modulacji ciśnienia | Błąd zasilania, brak komunikacji, zalanie, zimne luty |
| Modulator hydrauliczny i pompa | Otwiera zawory i buduje lub odpuszcza ciśnienie | Uszkodzone zawory, zużyta pompa, wadliwy przekaźnik, słaba masa |
| Bezpiecznik, przekaźnik i wiązka | Dostarczają prąd i sygnały do całego układu | Korozja styków, przetarcie przewodu przy zwrotnicy, luźne złącze |
| Akumulator i alternator | Zapewniają stabilne napięcie podczas rozruchu i jazdy | Spadki napięcia, słaby akumulator, problemy z ładowaniem |
W wielu autach te same czujniki karmią też ESP i ASR, więc pojedynczy błąd potrafi wywołać kilka kontrolek naraz. Na tym tle łatwiej odróżnić ABS od innych systemów, które korzystają z tej samej bazy danych o prędkości kół.
Czym ABS różni się od ESP, ASR i EBD
Najczęściej widzę jedno nieporozumienie: kierowca wrzuca do jednego worka ABS, ESP, ASR i EBD, choć każdy z tych systemów robi coś innego. ABS jest bazą, a reszta często korzysta z tych samych czujników i logiki sterowania.
| System | Co robi | Jak to odczuwa kierowca |
|---|---|---|
| ABS | Zapobiega blokowaniu kół podczas hamowania | Pulsowanie pedału, zachowana sterowność |
| ASR | Ogranicza poślizg kół napędowych przy ruszaniu | Mniej buksowania na mokrym albo śniegu |
| ESP | Stabilizuje tor jazdy i koryguje nadsterowność oraz podsterowność | Auto przyhamowuje pojedyncze koło i bywa, że ogranicza moc |
| EBD | Rozdziela siłę hamowania między przód i tył | Stabilniejszy tył auta przy różnym obciążeniu |
Ja traktuję ABS jako system pierwotny. Bez niego ESP i ASR mają gorszą bazę do działania, bo nie mają z czego tak precyzyjnie budować korekt na każdym kole. Gdy już wiadomo, czym ABS jest, sensownie jest przejść do objawów jego awarii.
Jak rozpoznać awarię i co najczęściej zawodzi

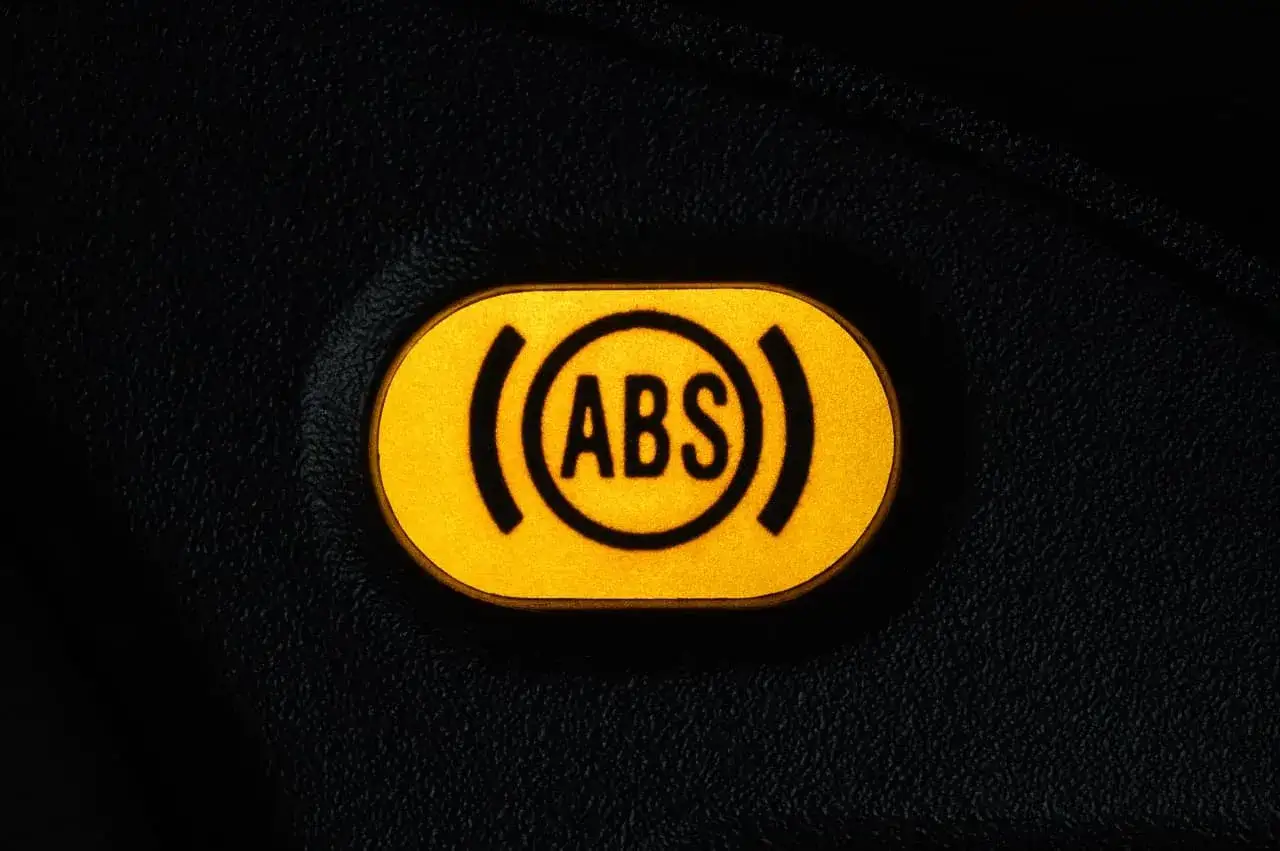

Gdy układ zaczyna szwankować, auto zwykle nie staje się od razu niezdolne do jazdy, ale traci jedną z ważniejszych funkcji bezpieczeństwa. W wielu modelach kontrolka ABS zapala się na chwilę po włączeniu zapłonu; jeśli zostaje na stałe, sterownik wykrył problem.
| Objaw | Co może oznaczać | Co zrobić |
|---|---|---|
| Kontrolka świeci stale | Błąd czujnika, wiązki, zasilania lub sterownika | Odczytać kody błędów, sprawdzić napięcie i parametry live data |
| Kontrolka zapala się po deszczu albo po dziurach | Przetarty przewód, luźna wtyczka, korozja styków | Sprawdzić wiązkę przy kole i złącza |
| ABS włącza się zbyt wcześnie | Zabrudzony pierścień, błędny sygnał czujnika, różne rozmiary opon | Porównać sygnały kół i obejrzeć mechanikę piasty |
| Po rozruchu z kabli albo po słabym akumulatorze pojawia się błąd | Spadek napięcia lub zapisany błąd zasilania | Sprawdzić akumulator i ładowanie, a potem skasować błąd po diagnozie |
| Brak pulsowania pedału podczas mocnego hamowania, a kontrolka świeci | ABS może być wyłączony | Nie zakładać, że układ działa, tylko podjechać na diagnostykę |
Najczęściej winne są czujnik koła, przewód przy zwrotnicy, korozja na pierścieniu impulsowym albo zasilanie. Moduł sterujący jest dopiero na końcu listy, choć wielu kierowców zaczyna właśnie od niego.
To z kolei prowadzi do prostego pytania: jak korzystać z ABS, żeby nie psuć jego pracy własnym odruchem.
Jak hamować z ABS, żeby naprawdę z niego skorzystać
Gdy ABS zaczyna pracować, kierowca często odruchowo odpuszcza hamulec, a to najgorsza możliwa reakcja. Ja uczę prostego schematu: mocno hamuj, trzymaj pedał i steruj kierownicą, bo układ sam reguluje ciśnienie.
- Dociśnij pedał zdecydowanie i nie przerywaj nacisku.
- Nie pompuj hamulca, bo wtedy zakłócasz pracę układu.
- Patrz tam, gdzie chcesz pojechać, i używaj kierownicy do ominięcia przeszkody.
- Na śliskiej nawierzchni licz się z pulsowaniem i dźwiękiem pracy modułu.
- Pamiętaj, że dobre opony i prawidłowe ciśnienie są równie ważne jak sam ABS.
Na luźnym żwirze albo głębokim śniegu ABS nie zawsze skróci drogę hamowania tak jak na suchym asfalcie, ale zwykle nadal daje ważniejszą rzecz: możliwość kierowania autem. Na koniec zostaje najpraktyczniejsza część, czyli co sprawdzić, zanim ktoś uzna, że winny jest cały moduł.
Jak diagnozować ABS, żeby nie wymieniać części na ślepo
Jeśli miałbym wskazać jedną rzecz, która oszczędza najwięcej czasu i pieniędzy, byłaby to spokojna diagnostyka napięcia, sygnału z kół i wiązki, zanim ktokolwiek zamówi drogą pompę albo sterownik. W ABS bardzo często psuje się coś prostszego niż cały moduł.
- Sprawdź stan akumulatora i ładowanie, zwłaszcza jeśli problem pojawił się po rozruchu z kabli.
- Odczytaj błędy i porównaj bieżące sygnały z każdego koła.
- Obejrzyj przewody przy zwrotnicach, bo tam najłatwiej o przetarcie i pęknięcie izolacji.
- Skontroluj pierścienie impulsowe lub enkodery oraz luz łożysk piast.
- Nie pomijaj bezpieczników, przekaźników i punktów masowych.
Jeżeli kontrolka ABS świeci stale, nie odkładałbym diagnostyki. Zwykle da się namierzyć przyczynę pomiarem, a nie zgadywaniem, i właśnie tak podchodziłbym do tego układu w samochodzie z elektryczną lub elektroniczną diagnostyką na pierwszym planie.
