W elektronice i instalacji samochodowej chodzi często o to samo: jak ograniczyć liczbę przewodów, nie tracąc kontroli nad sygnałami. Gdy w układzie trzeba wybrać jeden z wielu sygnałów i podać go dalej jedną linią, w praktyce wchodzi do gry multiplekser. Poniżej wyjaśniam, jak działa taki układ, gdzie naprawdę się przydaje i kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze informacje o wyborze sygnału w kilku punktach
- Selektor sygnałów wybiera jedno wejście z kilku i przekazuje je na wspólne wyjście.
- W prostym układzie 4:1 do wyboru czterech wejść wystarczą dwie linie adresowe.
- W motoryzacji taki układ pomaga oszczędzać przewody, ale nie zastępuje magistrali komunikacyjnej.
- Najważniejsze przy wyborze są: typ sygnału, napięcie pracy, liczba kanałów i odporność na zakłócenia.
- Najczęstszy błąd to mylenie selekcji sygnału z komunikacją między sterownikami.
Jak działa multiplekser i po co upraszcza układ

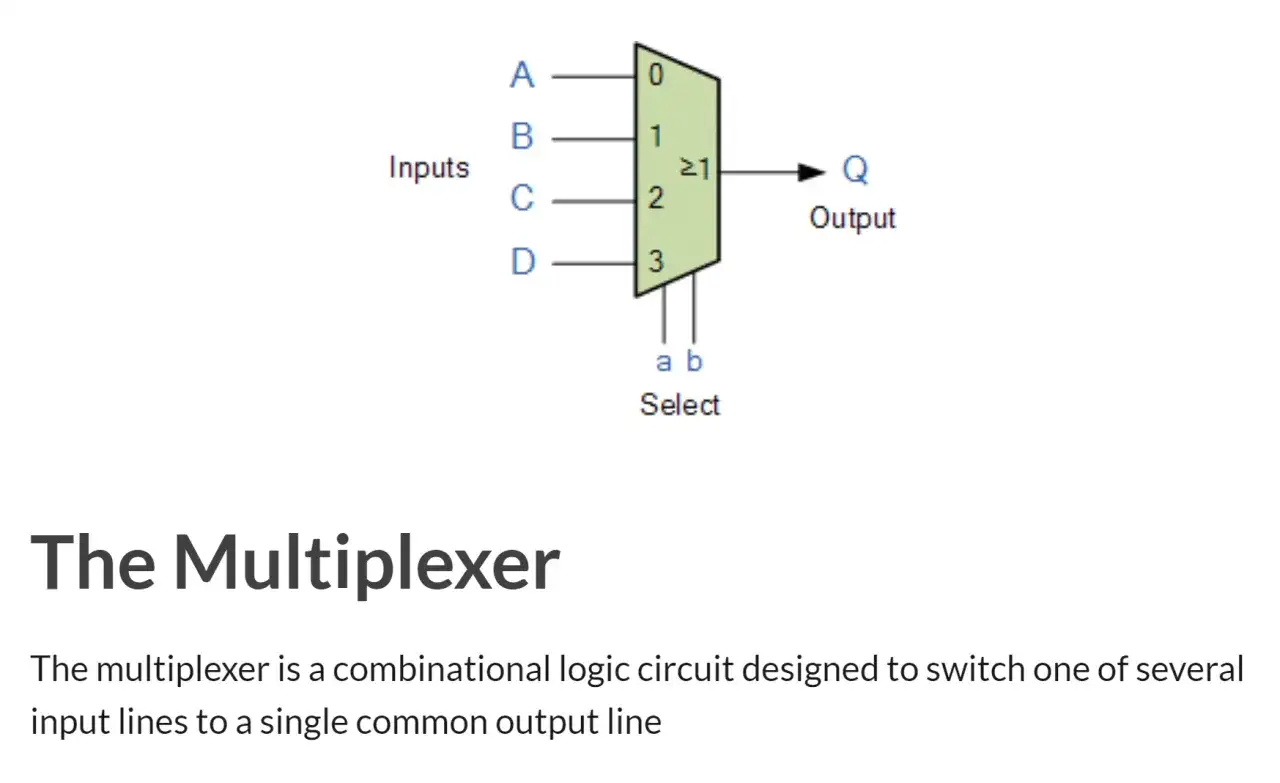

Najprościej widzę go jako elektroniczny przełącznik, który pozwala wybrać jeden sygnał spośród kilku dostępnych. W praktyce ma kilka wejść danych, linie sterujące oraz jedno wyjście wspólne. Układ sterujący wskazuje, które wejście ma zostać przepuszczone dalej, a pozostałe pozostają odłączone.
To rozwiązanie jest wyjątkowo użyteczne tam, gdzie chcesz obsłużyć wiele źródeł jednym torem sygnałowym. Jeśli masz cztery wejścia, zwykle wystarczą dwie linie adresowe, bo 2 do potęgi 2 daje właśnie cztery kombinacje wyboru. Przy ośmiu wejściach potrzeba już trzech linii adresowych, a przy szesnastu czterech. Dzięki temu liczba przewodów rośnie wolniej niż liczba obsługiwanych kanałów.
W układach analogowych przez taki selektor można przepuszczać np. napięcie z czujnika. W wersjach cyfrowych chodzi o logiczne stany, czyli zera i jedynki. Z perspektywy projektanta to ważne rozróżnienie, bo jeden element nie zawsze nadaje się do obu zastosowań. Wersja analogowa ma inne ograniczenia niż cyfrowa, zwłaszcza jeśli chodzi o rezystancję w stanie załączenia i podatność na zakłócenia.
Jeśli potrzebny jest ruch w drugą stronę, stosuje się demultiplekser. On bierze jeden sygnał i kieruje go na jedno z wielu wyjść. To niby drobna różnica, ale w praktyce decyduje o całym projekcie toru sygnałowego. Następny krok to zrozumienie, jak taki układ wypada na tle rozwiązań używanych w samochodach.
Jak odróżnić go od demultipleksera i magistrali danych
W rozmowach o elektryce samochodowej często miesza się trzy różne rzeczy: selektor sygnałów, układ rozdzielający oraz magistralę komunikacyjną. Ja zawsze rozdzielam je od razu, bo inaczej łatwo wyciągnąć błędne wnioski przy diagnostyce albo modernizacji instalacji.
| Rozwiązanie | Co robi | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Selektor sygnałów | Wybiera jedno wejście z kilku i podaje je na jedno wyjście | Gdy trzeba oszczędzić wejścia przetwornika lub uprościć tor pomiarowy | Trzeba dobrać go do typu sygnału i poziomów napięć |
| Demultiplekser | Rozdziela jeden sygnał na jedno z wielu wyjść | Gdy jeden sygnał ma trafić do różnych odbiorników w zależności od sterowania | Nie zastępuje selekcji wejść, działa odwrotnie |
| Magistrala CAN lub LIN | Przenosi dane między sterownikami w formie ramek komunikacyjnych | Gdy moduły auta muszą wymieniać informacje, a nie tylko przełączać linię | To nie jest zwykły przełącznik przewodów, tylko system komunikacji |
To rozróżnienie ma praktyczne znaczenie. W aucie nie każdy problem z komunikacją rozwiązuje selektor, tak samo jak nie każdą potrzebę oszczędzania przewodów załatwi CAN. Jeśli po tym zestawieniu coś jeszcze wydaje się niejasne, najczęściej chodzi o konkretne zastosowanie. I właśnie do tego przechodzę dalej.
Gdzie spotyka się go w elektryce samochodowej
W pojazdach taki układ pojawia się tam, gdzie sterownik musi odczytywać wiele źródeł bez rozbudowywania całej wiązki. Najbardziej oczywisty przykład to wiele czujników podłączonych do jednego przetwornika ADC, czyli układu zamieniającego sygnał analogowy na liczbę. Zamiast montować osobne wejście dla każdego czujnika, projektant przełącza kolejne kanały i odczytuje je po kolei.
Drugi przykład to systemy audio i infotainment, gdzie trzeba wybrać źródło sygnału albo przełączać tor pomiarowy w zależności od trybu pracy. Taki układ bywa też przydatny w stanowiskach diagnostycznych i testowych, bo pozwala mierzyć kilka punktów jednym torem pomiarowym. W warsztacie to ułatwia pracę, ale tylko wtedy, gdy instalacja jest poprawnie zaprojektowana i dobrze opisana.
W starszych rozwiązaniach motoryzacyjnych selekcja sygnałów pomagała ograniczać liczbę przewodów w wiązce. Dziś częściej robią to magistrale komunikacyjne, ale sama idea pozostaje ta sama: mniej przewodów, mniej masy i mniej potencjalnych miejsc awarii. Różnica polega na tym, że nowoczesny samochód nie tylko przełącza sygnały, ale też wymienia dane między wieloma sterownikami.
To dlatego przy aucie warto myśleć dwutorowo. Z jednej strony są proste elementy przełączające, z drugiej sieci komunikacyjne, które obsługują moduły komfortu, bezpieczeństwa czy napędu. Następny krok to wybór właściwego rozwiązania do konkretnego zadania.
Jak dobrać odpowiedni układ do projektu lub naprawy
Dobór nie sprowadza się do liczby wejść. W praktyce patrzę przede wszystkim na rodzaj sygnału, zakres napięć i jakość przełączania. Dwa układy o tej samej liczbie kanałów mogą zachowywać się zupełnie inaczej, jeśli jeden jest przeznaczony do sygnałów małej amplitudy, a drugi do szerszego zakresu napięć.
| Parametr | Dlaczego jest ważny | Co sprawdzić w praktyce |
|---|---|---|
| Liczba kanałów | Określa, ile sygnałów da się wybrać | Dobierz zapas, jeśli planujesz rozbudowę lub dodatkowy pomiar |
| Typ sygnału | Inaczej pracują sygnały analogowe, a inaczej cyfrowe | Upewnij się, że układ przeniesie dokładnie taki rodzaj sygnału, jaki masz na wejściu |
| Napięcie pracy | Chroni przed uszkodzeniem i zniekształceniem sygnału | Porównaj poziomy logiczne z elektroniką sterującą, np. 3,3 V lub 5 V |
| Rezystancja w stanie załączenia | Wpływa na spadek napięcia i dokładność pomiaru | Im niższa, tym lepiej dla precyzyjnych sygnałów |
| Prąd upływu | Ma znaczenie przy słabych sygnałach i dużej czułości wejść | Sprawdź, czy nie wprowadzi błędu odczytu |
| Czas przełączania | Decyduje o szybkości całego toru | W szybszych układach opóźnienie zaczyna mieć realne znaczenie |
| Odporność na zakłócenia | W aucie to często kwestia stabilnej pracy | Wybieraj rozwiązania, które dobrze znoszą środowisko zasilane z instalacji pojazdu |
Jeśli układ ma pracować w samochodzie, dochodzi jeszcze jeden filtr: czy problemem jest przełączanie sygnału, czy już komunikacja między modułami. Wiele osób myli te dwa poziomy i próbuje rozwiązać awarię niewłaściwym elementem. To prowadzi wprost do najczęstszych błędów.
Najczęstsze błędy i ograniczenia, które warto znać
Największy błąd to założenie, że jeden selektor załatwi wszystko. Nie załatwi, jeśli sygnał jest zbyt słaby, zbyt szybki albo wymaga lepszej separacji niż daje dany układ. W takich przypadkach pojawiają się przekłamania, zniekształcenia albo niestabilna praca całego toru.
- Zły typ sygnału - układ analogowy nie zawsze nadaje się do sygnałów cyfrowych i odwrotnie.
- Za mały margines napięciowy - element działa tylko „na papierze”, a w realnym układzie zaczyna gubić stan.
- Pominięcie rezystancji włączenia - przy precyzyjnych pomiarach nawet niewielki spadek napięcia robi różnicę.
- Ignorowanie zakłóceń - w samochodzie to częsty problem, bo instalacja elektryczna pracuje w trudnym środowisku.
- Mylenie selekcji sygnału z magistralą - CAN czy LIN nie są prostym zamiennikiem przełącznika.
- Brak zapasu kanałów - przy rozbudowie projektu szybko okazuje się, że brakuje jednego wejścia więcej.
W diagnozie samochodowej zaczynam zwykle od podstaw: zasilania, masy, stanu złącz i obecności sygnału sterującego. Dopiero potem oceniam sam układ przełączający. To oszczędza czas, bo bardzo często objaw wygląda jak uszkodzony element, a winny jest przewód, lut albo korozja na pinie. I właśnie ten praktyczny filtr najlepiej zapamiętać na koniec.
Co sprawdzić przed diagnozą lub modernizacją w aucie
Jeżeli chcesz wykorzystać taki układ w instalacji albo ocenić go podczas naprawy, trzy rzeczy dają najwięcej: typ sygnału, jakość połączeń i zgodność z resztą elektroniki. To nie jest element, który można dobrać wyłącznie po liczbie kanałów. W praktyce liczy się też to, czy pracuje z sygnałem analogowym, czy cyfrowym, jak reaguje na zakłócenia i czy nie wprowadza zbędnego spadku napięcia.
W samochodzie dobrze zaprojektowane przełączanie sygnałów potrafi uprościć wiązkę, ułatwić pomiar i ograniczyć liczbę błędów montażowych. Źle dobrane rozwiązanie robi odwrotny efekt: komplikuje diagnostykę i maskuje prawdziwy problem. Jeśli mam zostawić jedną praktyczną wskazówkę, to taką, że przy awarii instalacji zawsze warto oddzielić problem przełączania od problemu komunikacji. To dwie różne warstwy układu, choć z zewnątrz potrafią wyglądać podobnie.
Właśnie dlatego ten temat warto rozumieć nie tylko definicyjnie, ale też warsztatowo: dzięki temu łatwiej wybrać właściwy element, szybciej znaleźć źródło usterki i nie pomylić prostego selektora z całą siecią sterowników.
