Oznaczenia na alternatorze to kluczowe symbole, które pomagają w prawidłowym podłączeniu i diagnostyce systemu elektrycznego pojazdu. Każde z tych oznaczeń ma swoją specyficzną rolę, wpływając na proces ładowania akumulatora oraz dystrybucję energii. Wśród najważniejszych symboli znajdują się B+ oraz D+, które są obecne w każdym alternatorze i mają istotne znaczenie dla jego działania.
W artykule omówimy znaczenie poszczególnych oznaczeń, ich funkcje oraz jak uniknąć typowych błędów podczas podłączania alternatora. Zrozumienie tych symboli jest kluczowe dla zapewnienia prawidłowego funkcjonowania pojazdu oraz uniknięcia kosztownych napraw związanych z niewłaściwym podłączeniem.
Najistotniejsze informacje:
- Oznaczenie B+ to główne wyjście zasilające, które ładuje akumulator napięciem 13,8–14,4 V.
- Oznaczenie D+ informuje o stanie naładowania akumulatora i wstępnie wzbudza alternator.
- Inne ważne oznaczenia to E (masa), W (sygnał do obrotomierza) oraz IG (zasilanie z klucza zapłonu).
- Nieprawidłowe podłączenie alternatora może prowadzić do uszkodzenia systemu elektrycznego pojazdu.
- Różnice w oznaczeniach mogą występować między producentami, co warto mieć na uwadze podczas diagnostyki.
Oznaczenia na alternatorze: znaczenie i funkcje dla użytkowników
Oznaczenia na alternatorze to kluczowe symbole, które pomagają użytkownikom w prawidłowym podłączeniu i diagnostyce systemu elektrycznego pojazdu. Każde z tych oznaczeń pełni specyficzną rolę w procesie ładowania akumulatora oraz dystrybucji energii. Wśród najważniejszych oznaczeń znajdują się B+ i D+, które są obecne w każdym alternatorze i mają istotne znaczenie dla jego funkcjonowania.

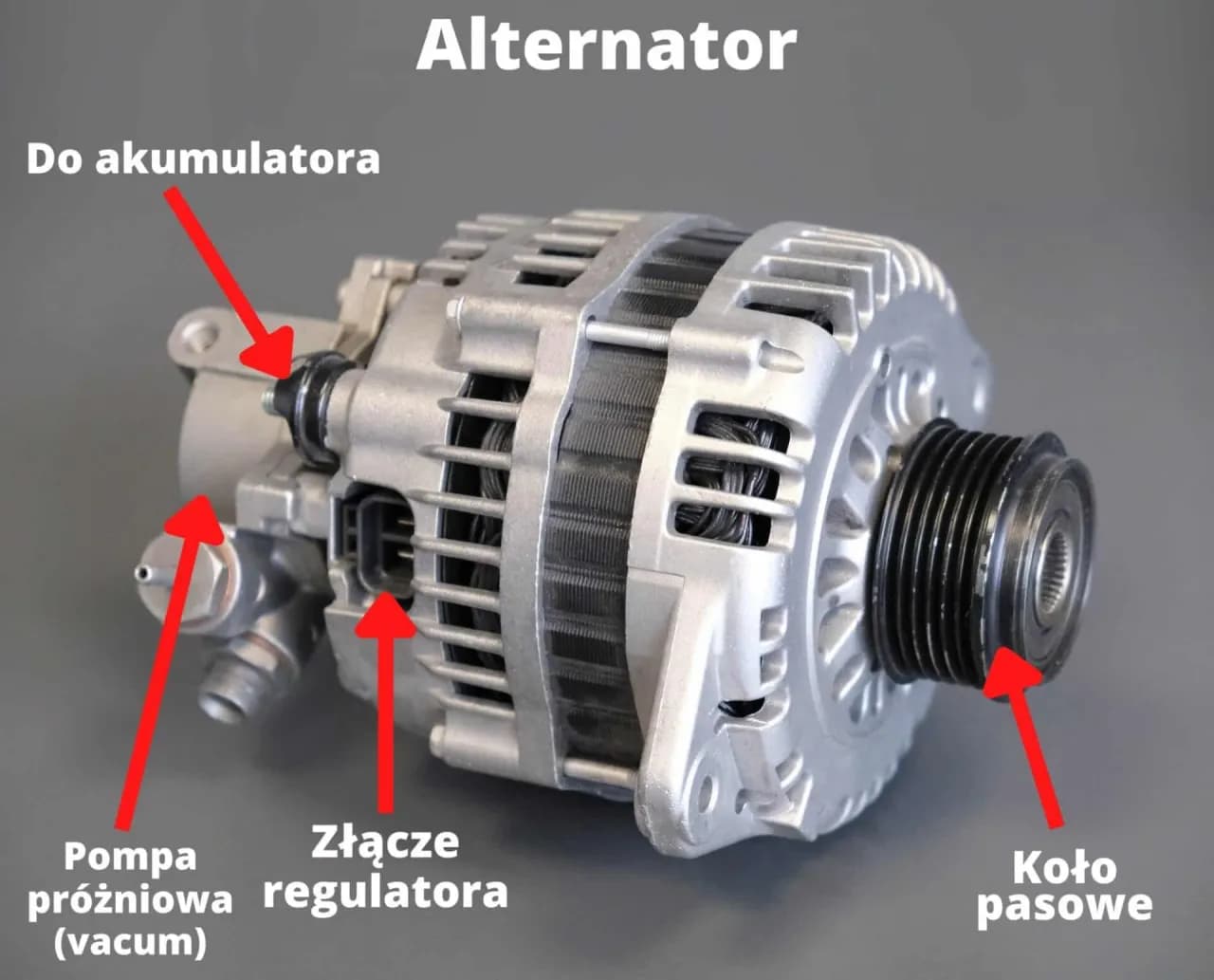

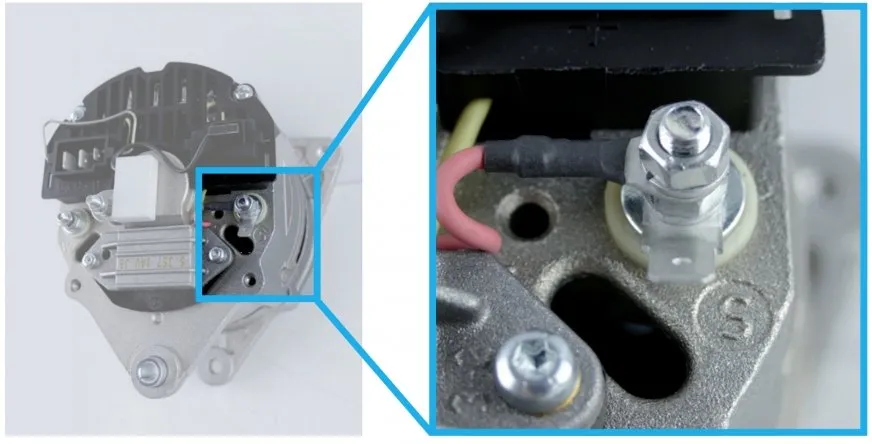

Oznaczenie B+ odnosi się do głównego wyjścia zasilającego, które dostarcza napięcie ładowania do akumulatora, zazwyczaj w zakresie 13,8–14,4 V. Jest to największe złącze na obudowie alternatora. Z kolei oznaczenie D+ (znane również jako DFM lub DF) jest odpowiedzialne za kontrolkę ładowania na desce rozdzielczej. To złącze informuje regulator napięcia o stanie naładowania akumulatora i umożliwia wstępne wzbudzenie alternatora przy uruchomieniu silnika. Zrozumienie tych oznaczeń jest kluczowe dla efektywnego zarządzania systemem elektrycznym pojazdu.
B+ i D+: kluczowe oznaczenia i ich rola w ładowaniu
Oznaczenie B+ jest fundamentalne dla działania alternatora, ponieważ odpowiada za dostarczanie głównego napięcia ładowania do akumulatora. Dzięki temu akumulator może być naładowany, co jest niezbędne do prawidłowego funkcjonowania pojazdu. Oznaczenie D+ pełni równie ważną rolę, ponieważ informuje kierowcę o stanie ładowania akumulatora poprzez kontrolkę na desce rozdzielczej. Jest to złącze, które również umożliwia alternatorowi rozpoczęcie ładowania po uruchomieniu silnika.
Obydwa oznaczenia są kluczowe dla prawidłowego działania systemu elektrycznego w pojeździe. Dzięki nim użytkownik może monitorować stan ładowania akumulatora i reagować na potencjalne problemy. Zrozumienie ich funkcji pozwala na lepsze zarządzanie energią w pojeździe i unikanie sytuacji, w których akumulator mógłby się rozładować.
E, W, IG: dodatkowe oznaczenia i ich zastosowanie w pojeździe
Oznaczenie E, znane również jako GRD lub Earth, odnosi się do masy alternatora. Jest to ujemne połączenie akumulatora, które zapewnia stabilność i bezpieczeństwo w systemie elektrycznym pojazdu. Bez prawidłowego podłączenia masy, alternator może nie działać efektywnie, co prowadzi do problemów z ładowaniem akumulatora oraz ogólnym działaniem systemu elektrycznego.
Oznaczenie W, także znane jako STA, jest odpowiedzialne za przesyłanie sygnału do obrotomierza. Dzięki temu wskaźnik obrotów silnika na desce rozdzielczej może prawidłowo wyświetlać aktualne obroty. Jest to istotne dla kierowcy, ponieważ pozwala na monitorowanie wydajności silnika oraz jego pracy w różnych warunkach.
Oznaczenie IG, które może być także oznaczane jako I, IGN lub 15, to połączenie zasilania z kluczem zapłonu. Jego główną funkcją jest aktywacja regulatora napięcia, co pozwala na efektywne zarządzanie ładowaniem akumulatora. Bez tego połączenia alternator nie będzie w stanie dostarczać odpowiedniego napięcia do akumulatora, co może prowadzić do jego rozładowania.
Najczęstsze błędy przy podłączaniu alternatora i ich skutki
Podczas podłączania alternatora można popełnić kilka typowych błędów, które mogą negatywnie wpłynąć na jego działanie. Jednym z najczęstszych błędów jest niewłaściwe podłączenie oznaczenia B+, co prowadzi do braku ładowania akumulatora. Inny powszechny problem to błędne podłączenie masy (E), które może skutkować niestabilnością w systemie elektrycznym pojazdu. Również pominięcie podłączenia oznaczenia D+ może prowadzić do braku sygnału ładowania na desce rozdzielczej, co uniemożliwia monitorowanie stanu akumulatora.
Skutki tych błędów mogą być poważne. Niewłaściwe podłączenie B+ może spowodować, że akumulator nie będzie ładowany, co w efekcie prowadzi do jego rozładowania i unieruchomienia pojazdu. Błąd w podłączeniu masy może skutkować uszkodzeniem innych komponentów elektrycznych, co generuje dodatkowe koszty napraw. Ponadto, brak sygnału z D+ może prowadzić do nieprawidłowego działania alternatora, co z kolei wpływa na ogólną wydajność pojazdu.
Praktyczne porady dotyczące diagnozowania problemów z alternatorem
Diagnostyka problemów z alternatorem wymaga uwagi na kilka kluczowych aspektów. Zwróć uwagę na kontrolkę ładowania na desce rozdzielczej; jeśli świeci się, może to oznaczać, że alternator nie działa prawidłowo. Ważne jest również, aby sprawdzić napięcie na złączu B+ – powinno wynosić od 13,8 do 14,4 V podczas pracy silnika. Dobrą praktyką jest również monitorowanie stanu akumulatora, aby upewnić się, że jest odpowiednio naładowany.
Typowe objawy problemów z alternatorem obejmują trudności w uruchamianiu silnika, co może wskazywać na niewystarczające ładowanie akumulatora. Innym sygnałem może być dziwne brzęczenie lub szumy dochodzące z alternatora, co sugeruje uszkodzenie wewnętrzne. Warto również zwrócić uwagę na spadek wydajności elektrycznej pojazdu, co może być wynikiem problemów z alternatorem.
Diagrams and Visual Aids: Zrozumienie oznaczeń alternatora
Wizualne pomoce, takie jak diagramy i schematy, odgrywają kluczową rolę w zrozumieniu oznaczeń alternatora oraz ich połączeń. Dzięki nim użytkownik może łatwiej zobaczyć, jak poszczególne złącza są ze sobą powiązane i jakie mają funkcje. Diagramy pomagają w szybszym przyswajaniu informacji, co jest szczególnie przydatne w przypadku osób, które nie mają doświadczenia w pracy z systemami elektrycznymi pojazdów. Wzrokowe przedstawienie informacji sprawia, że proces diagnostyki i podłączania alternatora staje się bardziej intuicyjny.
Wykorzystanie diagramów może znacznie ulepszyć zrozumienie działania alternatora. Oprócz pomocy w identyfikacji oznaczeń, wizualizacje mogą również ułatwić zrozumienie, jak błędne podłączenie może wpłynąć na funkcjonowanie pojazdu. Dzięki schematom użytkownicy mogą lepiej zrozumieć, jakie są konsekwencje niewłaściwego podłączenia, co z kolei może pomóc w uniknięciu kosztownych napraw. Dlatego warto korzystać z diagramów, aby zapewnić prawidłowe funkcjonowanie alternatora.
| Model Alternatora | Diagram Podłączenia |
|---|---|
| Bosch AL 132X |  |
| Valeo 437329 |  |
| Denso 104210-2800 |  |
Przykłady schematów podłączenia alternatora dla lepszej wizualizacji
Wizualizacja schematów podłączenia alternatora jest niezwykle ważna, ponieważ pozwala użytkownikom na lepsze zrozumienie, jak prawidłowo podłączyć różne modele alternatorów. Właściwe zrozumienie tych diagramów może zapobiec typowym błędom podczas instalacji i diagnozowania problemów. Poniżej przedstawiamy kilka przykładów schematów dla różnych modeli alternatorów, które pokazują, jak powinny wyglądać prawidłowe połączenia. Dzięki tym wizualizacjom, każdy użytkownik będzie mógł łatwiej zidentyfikować odpowiednie złącza i ich funkcje.
Znaczenie tych schematów polega na tym, że pomagają one uniknąć pomyłek podczas podłączania alternatora, co może prowadzić do poważnych problemów z systemem elektrycznym pojazdu. Dobrze opracowane diagramy pokazują nie tylko, które złącza należy podłączyć, ale również jak powinny być one połączone, aby zapewnić prawidłowe działanie alternatora. Właściwe połączenie oznaczeń i przewodów jest kluczowe dla efektywności ładowania akumulatora oraz stabilności systemu elektrycznego.
| Model Alternatora | Diagram Podłączenia |
|---|---|
| Bosch AL 132X | |
| Valeo 437329 | |
| Denso 104210-2800 | |
Jak rozwijać umiejętności diagnostyki alternatora w praktyce
Rozwój umiejętności diagnostyki alternatora to kluczowy krok w kierunku efektywnego zarządzania systemem elektrycznym pojazdu. Aby stać się bardziej biegłym w tej dziedzinie, warto zainwestować w szkolenia praktyczne oraz korzystać z nowoczesnych narzędzi diagnostycznych, takich jak skanery OBD-II, które umożliwiają szybkie identyfikowanie problemów związanych z alternatorem i innymi komponentami elektrycznymi. Umożliwiają one nie tylko odczyt błędów, ale także monitorowanie parametrów pracy alternatora w czasie rzeczywistym, co jest nieocenione w procesie diagnostyki.
Warto również śledzić nowinki technologiczne w dziedzinie alternatorów, takie jak alternatory z systemem start-stop, które wymagają specjalnych umiejętności i wiedzy na temat ich działania. Zrozumienie, jak te nowoczesne systemy wpływają na ogólną wydajność pojazdu, pozwala na lepsze przygotowanie się do przyszłych wyzwań w diagnostyce i naprawie. Regularne uczestnictwo w warsztatach oraz korzystanie z platform edukacyjnych online może znacząco wzbogacić wiedzę i umiejętności w tej dynamicznie rozwijającej się dziedzinie.
