to kluczowy proces, który wymaga dokładności i przestrzegania odpowiednich schematów. Prawidłowe wykonanie tego zadania zapewnia nie tylko efektywne ładowanie akumulatora, ale również długotrwałe działanie całego układu elektrycznego maszyny. W artykule przedstawimy krok po kroku jak podłączyć alternator, zwracając uwagę na najważniejsze aspekty oraz najczęstsze błędy, które mogą wystąpić podczas tego procesu.
Bezpieczeństwo jest priorytetem, dlatego przed przystąpieniem do prac należy odłączyć akumulator. W dalszej części omówimy także, jak poprawnie podłączyć przewody oraz kontrolki, a także jak sprawdzić, czy wszystko działa prawidłowo po zakończeniu instalacji. Dzięki tym informacjom unikniesz niepotrzebnych problemów i zapewnisz sobie pewność, że Twój kombajn Bizon będzie działał sprawnie.
Najistotniejsze informacje:
- Odłączenie akumulatora przed rozpoczęciem pracy jest kluczowe dla bezpieczeństwa.
- Główny przewód zasilający (B+) należy podłączyć do zacisku "+" alternatora oraz akumulatora.
- Ważne jest, aby przewód zasilający miał odpowiedni przekrój, zazwyczaj 10 mm² dla prądów do 70 A.
- Zacisk D+ alternatora służy do podłączenia kontrolki ładowania i wzbudzenia alternatora.
- Po zakończeniu podłączenia należy zmierzyć napięcie na akumulatorze, aby upewnić się, że system działa poprawnie.
- Regularne sprawdzanie stanu paska klinowego i czystości styków jest niezbędne dla długiej żywotności układu.
Jak prawidłowo podłączyć alternator w Bizonie - krok po kroku
Wybór odpowiednich narzędzi i materiałów do podłączenia alternatora
Aby prawidłowo podłączyć alternator w Bizonie, potrzebne będą odpowiednie narzędzia i materiały. Wśród najważniejszych narzędzi znajdują się klucze nasadowe oraz śrubokręty, które pomogą w montażu i demontażu elementów. Dodatkowo, warto zaopatrzyć się w przewody zasilające o odpowiednim przekroju, zazwyczaj 10 mm², oraz złącza, które zapewnią solidne i bezpieczne połączenia. W przypadku starszych modeli Bizon mogą być potrzebne także dodatkowe elementy, takie jak żarówki kontrolne do podłączenia obwodu ładowania.
Oprócz narzędzi, niezbędne będą także materiały zabezpieczające, takie jak taśmy izolacyjne i opaski zaciskowe. Te akcesoria pomogą w utrzymaniu porządku w instalacji oraz zapobiegną przypadkowemu zwarciu. Prawidłowy dobór narzędzi i materiałów jest kluczowy dla sukcesu całego procesu podłączenia alternatora.
- Klucze nasadowe 8 mm i 10 mm do montażu alternatora.
- Przewody zasilające o przekroju 10 mm², np. marki KableTech.
- Śrubokręty krzyżakowe i płaskie do mocowania elementów.
- Taśmy izolacyjne, np. taśma 3M do zabezpieczenia połączeń.
- Opaski zaciskowe do uporządkowania przewodów.
Bezpieczne przygotowanie - jak odłączyć akumulator przed pracą
Bezpieczeństwo podczas pracy z instalacją elektryczną jest kluczowe. Przed przystąpieniem do podłączania alternatora, należy zawsze odłączyć akumulator. W tym celu najpierw zlokalizuj terminale akumulatora, a następnie odłącz przewód ujemny (-), a dopiero potem dodatni (+). Taki sposób zapewnia, że unikniesz zwarcia i potencjalnych uszkodzeń sprzętu oraz kontuzji.
Po odłączeniu akumulatora, warto sprawdzić, czy nie ma żadnych luźnych przewodów, które mogłyby stwarzać zagrożenie. Pamiętaj, że praca z prądem wymaga ostrożności, dlatego zawsze należy mieć na uwadze zasady bezpieczeństwa przy pracy z instalacjami elektrycznymi.
Kluczowe kroki w podłączaniu alternatora w kombajnie Bizon

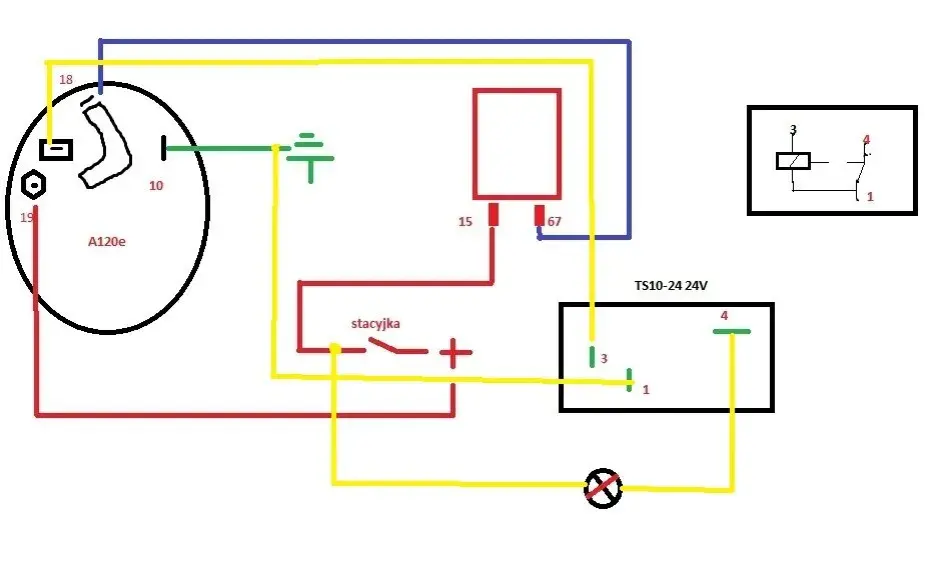

Schemat podłączenia alternatora - zrozumienie połączeń elektrycznych
Aby prawidłowo podłączyć alternator w Bizonie, kluczowe jest zrozumienie schematu połączeń elektrycznych. Schemat ten przedstawia, jak poszczególne przewody i elementy są ze sobą połączone, co jest niezbędne do zapewnienia prawidłowej pracy alternatora. W typowym układzie alternatora znajdują się różne zaciski, takie jak B+ (przewód zasilający), D+ (kontrolka ładowania) oraz zacisk masy. Każdy z tych elementów odgrywa istotną rolę w funkcjonowaniu systemu elektrycznego kombajnu.
Warto zwrócić uwagę na to, że prawidłowe połączenie masy jest kluczowe dla stabilności działania alternatora. Masa powinna być dobrze przymocowana do obudowy alternatora oraz do bloku silnika, co zapewnia dobry kontakt elektryczny. W przypadku modeli Bizon, takich jak Z056, schemat może zawierać dodatkowe połączenia, które należy dokładnie zrozumieć przed przystąpieniem do instalacji. Poniżej znajduje się tabela z przykładowym schematem połączeń alternatora.
| Zacisk | Opis |
|---|---|
| B+ | Przewód zasilający do akumulatora |
| D+ | Przewód do kontrolki ładowania |
| Masa | Połączenie z obudową alternatora i silnikiem |
Jak podłączyć przewody zasilające i kontrolki ładowania
Podłączenie przewodów zasilających i kontrolki ładowania w kombajnie Bizon to kluczowy etap w procesie instalacji alternatora. Pierwszym krokiem jest podłączenie głównego przewodu zasilającego (B+) do zacisku "+" alternatora, a jego drugi koniec do dodatniego zacisku akumulatora. Upewnij się, że przewód ma odpowiedni przekrój, co pozwoli na bezpieczne przewodzenie prądu. Następnie, przewód do kontrolki ładowania należy podłączyć do zacisku D+, co umożliwi wzbudzenie alternatora oraz sygnalizację ładowania na desce rozdzielczej.
W przypadku starszych modeli Bizon, przewód do kontrolki może być podłączony przez żarówkę, co jest ważne dla poprawnego działania systemu. Należy również upewnić się, że wszystkie połączenia są dobrze zabezpieczone i nie mają luzów, aby uniknąć problemów z ładowaniem w przyszłości. Dobrze wykonane połączenia to klucz do długotrwałego i efektywnego działania alternatora.
Najczęstsze błędy przy podłączaniu alternatora i jak ich unikać
Błędy w polaryzacji - jak sprawdzić poprawność podłączenia
Podczas podłączania alternatora w Bizonie, polaryzacja odgrywa kluczową rolę w zapewnieniu prawidłowego działania systemu. Błędy w polaryzacji mogą prowadzić do poważnych problemów, w tym uszkodzenia alternatora oraz innych elementów elektrycznych. Aby upewnić się, że połączenia są poprawne, należy sprawdzić, czy przewody są podłączone zgodnie z oznaczeniami "+" i "-". Ważne jest, aby przewód zasilający (B+) był podłączony do zacisku "+" alternatora, a przewód masowy do zacisku "-".
Warto również zwrócić uwagę na kolor przewodów, które mogą wskazywać na ich funkcję. Czerwony przewód zazwyczaj oznacza zasilanie, podczas gdy czarny lub zielony to masa. Regularne sprawdzanie połączeń i ich polaryzacji jest kluczowe dla uniknięcia problemów z ładowaniem i zapewnienia długotrwałej pracy alternatora.
- Nieprawidłowe podłączenie przewodu B+ do zacisku "-".
- Brak sprawdzenia kolorów przewodów przed podłączeniem.
- Podłączenie masy do niewłaściwego miejsca, co może prowadzić do słabego kontaktu.
Jakie są konsekwencje złego podłączenia alternatora
Złe podłączenie alternatora w kombajnie Bizon może prowadzić do poważnych konsekwencji, które mogą wpłynąć na działanie całego układu elektrycznego. Przede wszystkim, niewłaściwe połączenia mogą spowodować uszkodzenie alternatora, co wiąże się z kosztowną naprawą lub wymianą. Dodatkowo, nieprawidłowe podłączenia mogą prowadzić do przegrzewania się elementów oraz ich awarii, co z kolei może wpłynąć na inne komponenty, takie jak akumulator czy regulator napięcia.
W skrajnych przypadkach, błędy w instalacji mogą prowadzić do zwarć, co stwarza ryzyko pożaru lub uszkodzenia instalacji elektrycznej w całym pojeździe. Dlatego tak ważne jest, aby przed rozpoczęciem pracy upewnić się, że wszystkie połączenia są prawidłowe i zgodne z zaleceniami producenta. Regularne kontrole stanu połączeń mogą pomóc w uniknięciu poważnych problemów w przyszłości.
Testowanie funkcjonalności alternatora po podłączeniu
Jak zmierzyć napięcie na akumulatorze po uruchomieniu silnika
Aby sprawdzić, czy alternator w Bizonie działa prawidłowo, należy zmierzyć napięcie na akumulatorze po uruchomieniu silnika. W tym celu potrzebny będzie multimeter, który pozwoli na dokładne odczyty napięcia. Najpierw, po uruchomieniu silnika, podłącz sondy multimetru do terminali akumulatora – czerwoną do dodatniego (+) i czarną do ujemnego (-). Oczekiwane napięcie powinno wynosić od 13,8 V do 14,5 V, co wskazuje na to, że alternator działa poprawnie i ładowanie akumulatora jest efektywne.
W przypadku, gdy napięcie jest niższe niż 13,8 V, może to świadczyć o problemie z alternatorem lub jego połączeniami. Z kolei napięcie powyżej 14,5 V może sugerować, że regulator napięcia nie działa prawidłowo. Regularne pomiary napięcia na akumulatorze są kluczowe dla zapewnienia długotrwałego działania systemu elektrycznego w kombajnie.
| Stan | Oczekiwane napięcie (V) |
|---|---|
| Silnik wyłączony | około 12,6 V |
| Silnik uruchomiony | 13,8 - 14,5 V |
| Napięcie zbyt niskie | poniżej 13,8 V |
| Napięcie zbyt wysokie | powyżej 14,5 V |
Co robić, gdy kontrolka ładowania nie gaśnie po uruchomieniu
Jeśli po uruchomieniu silnika kontrolka ładowania na desce rozdzielczej nie gaśnie, może to oznaczać kilka problemów. Po pierwsze, upewnij się, że wszystkie połączenia są prawidłowo wykonane i że nie ma luzów w przewodach. Sprawdź, czy przewód D+ alternatora jest właściwie podłączony do kontrolki ładowania. Jeśli połączenia są w porządku, warto zbadać stan regulatora napięcia, który może być uszkodzony lub nie działać prawidłowo.
Dodatkowo, sprawdź stan akumulatora – jeśli jest on rozładowany lub uszkodzony, kontrolka ładowania może pozostać włączona. W przypadku, gdy wszystkie powyższe elementy są sprawne, a kontrolka nadal świeci, może to wskazywać na problem z samym alternatorem, który wymaga wymiany. Regularne kontrole i konserwacja układu elektrycznego pomogą w uniknięciu takich problemów w przyszłości.
Specyficzne informacje dla różnych modeli Bizon
Różnice w podłączeniu alternatora w modelach Bizon Z056 i Z040

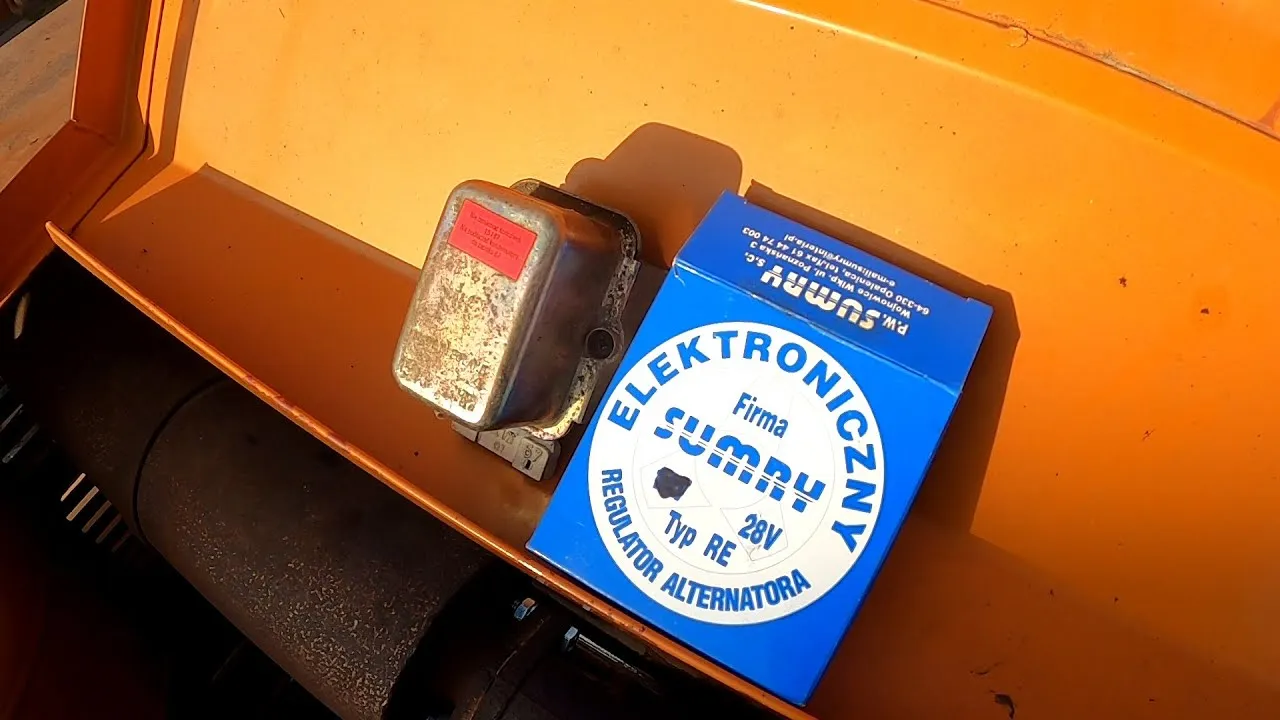

Podczas podłączania alternatora w kombajnach Bizon Z056 i Z040 występują istotne różnice w schematach połączeń. W modelu Z056, przewód zasilający (B+) jest podłączony do zacisku "+" alternatora, a dodatkowo przewód z pinu 67 regulatora łączy się z szczotkotrzymaczem. W Z040, z kolei, połączenie z regulatorem napięcia może wymagać innego układu, a przewody mogą być inaczej oznaczone, co należy uwzględnić podczas instalacji. Warto również zwrócić uwagę na różnice w kolorach przewodów oraz ich długości, co może wpływać na komfort montażu i bezpieczeństwo użytkowania.
W modelu Z040 może być konieczne zastosowanie dodatkowych złączek, aby zapewnić odpowiednią kompatybilność z instalacją elektryczną. W przypadku starszych modeli, takich jak Z040, warto również zwrócić uwagę na stan przewodów, które mogą być bardziej podatne na uszkodzenia z upływem czasu. Zrozumienie tych różnic jest kluczowe dla prawidłowego podłączenia alternatora i uniknięcia problemów w przyszłości.
Jak dostosować podłączenie alternatora w starszych modelach Bizon
Podczas dostosowywania podłączenia alternatora w starszych modelach Bizon, takich jak Z040, konieczne są pewne modyfikacje, aby zapewnić prawidłowe działanie. Wiele z tych modeli może wymagać użycia alternatorów o innej specyfikacji, co wiąże się z koniecznością zmiany przewodów i złączek. Warto również zwrócić uwagę na to, że w starszych modelach mogą występować różnice w oznaczeniach przewodów, co może wprowadzać w błąd podczas instalacji.
W przypadku starszych modeli, takich jak Bizon Z040, zaleca się również dokładne sprawdzenie stanu przewodów oraz złączy, które mogą być narażone na korozję. W niektórych przypadkach, aby zapewnić lepsze połączenie, konieczne może być zastosowanie nowych przewodów o odpowiednim przekroju. Dostosowanie podłączenia alternatora w starszych modelach wymaga staranności, aby uniknąć problemów z ładowaniem i zapewnić długotrwałe działanie systemu elektrycznego.
Jak poprawić wydajność alternatora w kombajnach Bizon
Aby zwiększyć wydajność alternatora w kombajnach Bizon, warto rozważyć zastosowanie nowoczesnych technologii, takich jak alternatory z regulacją elektroniczną. Te urządzenia oferują lepszą kontrolę nad napięciem i prądem, co pozwala na bardziej efektywne ładowanie akumulatora. Dodatkowo, warto zainwestować w przewody o wysokiej jakości, które zminimalizują straty energii oraz poprawią bezpieczeństwo całego systemu elektrycznego. Regularne przeglądy stanu połączeń oraz ich konserwacja, w tym czyszczenie styków, mogą znacząco wpłynąć na długowieczność alternatora.
Warto również rozważyć zastosowanie systemów monitorowania, które mogą dostarczać informacji o wydajności alternatora w czasie rzeczywistym. Takie rozwiązania pozwalają na szybką identyfikację problemów, zanim staną się poważne. Integracja technologii z systemami nawigacyjnymi kombajnu może również pomóc w optymalizacji pracy maszyny, co przekłada się na lepsze wykorzystanie energii i mniejsze zużycie paliwa. Przyszłość w dziedzinie technologii alternatorów w kombajnach Bizon jest obiecująca, a inwestycje w nowoczesne rozwiązania mogą przynieść znaczne korzyści.
