Symbol cewki w schemacie elektrycznym wygląda skromnie, ale w praktyce prowadzi do bardzo konkretnych wniosków: mówi, gdzie w układzie powstaje pole magnetyczne, co jest sterowane prądem i które elementy trzeba sprawdzić jako pierwsze. W samochodach taki znak pojawia się przy przekaźnikach, zaworach elektromagnetycznych, cewkach zapłonowych i filtrach zasilania, więc jego poprawne odczytanie oszczędza czas przy diagnostyce.
Najczęstszy błąd polega na patrzeniu wyłącznie na sam rysunek zamiast na cały obwód. Dlatego rozbijam temat na prosty opis symbolu, jego warianty, typowe zastosowania w aucie i różnice między elementami, które z wyglądu bywają mylone.
Najważniejsze informacje o symbolu cewki w skrócie
- Podstawowy znak przedstawia uzwojenie, czyli przewód nawinięty w zwoje.
- Dodatkowe linie przy symbolu zwykle pokazują rdzeń ferrytowy albo żelazny.
- W samochodzie ten symbol najczęściej oznacza cewkę przekaźnika, zaworu, dławika albo układu zapłonowego.
- Oznaczenie literowe zależy od standardu i producenta, więc legenda schematu ma znaczenie.
- Przekaźnik nie jest tym samym co cewka, tylko elementem, który z cewki korzysta.
- Dioda równoległa do cewki zwykle oznacza, że polaryzacja ma znaczenie.
Co oznacza symbol cewki w schemacie elektrycznym
Najprościej mówiąc, symbol cewki pokazuje element, który magazynuje energię w polu magnetycznym. Gdy płynie przez niego prąd, wokół uzwojenia powstaje pole, a to pole może wywołać ruch, przełączyć styki albo współpracować z innym uzwojeniem. Właśnie dlatego w schematach cewka pojawia się wszędzie tam, gdzie liczy się sterowanie, indukcja lub filtrowanie zakłóceń.
Ja zwykle zaczynam od pytania: czy patrzę na samą cewkę, czy na większy element, w którym cewka jest tylko częścią? To rozróżnienie od razu zmienia interpretację całego fragmentu schematu. Jeśli zapamiętasz tylko jedną rzecz, niech będzie taka: symbol cewki opisuje zjawisko i funkcję, a nie zawsze gotową część w obudowie. To dobry punkt wyjścia przed analizą różnych wariantów rysunku.
Jak wygląda symbol i jakie ma warianty

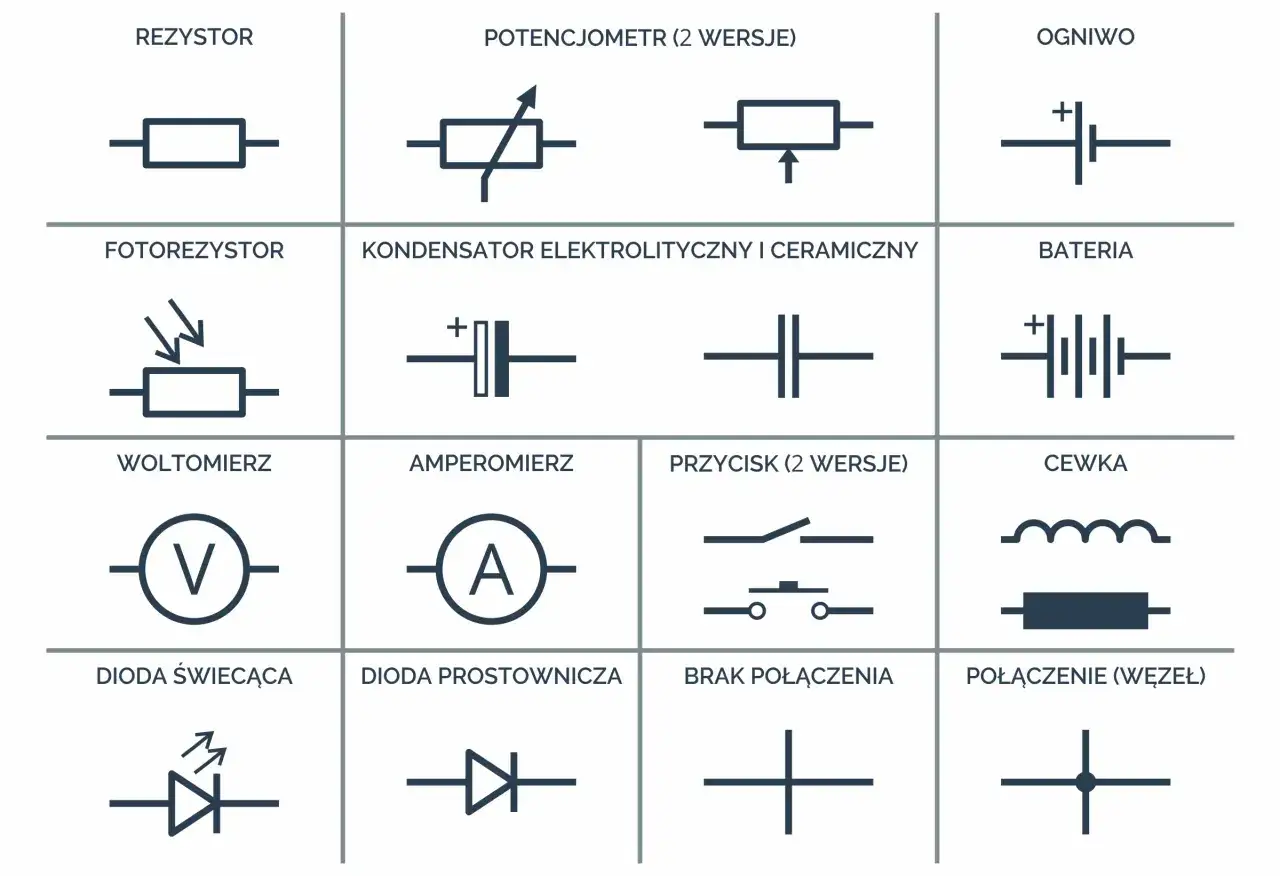

Podstawowy znak przypomina serię łuków albo zwojów przewodu. To właśnie ten rysunek najczęściej kojarzy się z cewką, induktorem albo uzwojeniem. W zależności od standardu schemat może wyglądać bardziej „falowo” albo bardziej technicznie, ale sens pozostaje ten sam: chodzi o element indukcyjny.
W praktyce ważne są też dodatki do symbolu, bo one mówią o budowie i zachowaniu elementu. Nie trzeba znać wszystkich wariantów na pamięć, ale warto rozumieć najczęstsze różnice.
| Wariant symbolu | Co sugeruje | Jak to czytam |
|---|---|---|
| Same zwoje | Podstawową cewkę lub dławik | To zwykły element indukcyjny bez dodatkowych informacji o rdzeniu |
| Z liniami rdzenia | Rdzeń ferrytowy lub żelazny | Cewka ma większą indukcyjność i zwykle lepszą koncentrację pola magnetycznego |
| Z odczepem | Dodatkowy punkt wyprowadzenia | Element ma więcej niż dwa zaciski i może pracować w kilku konfiguracjach |
| Dwie cewki ze sprzężeniem | Transformator lub sprzężone uzwojenia | To już nie jedna cewka, lecz układ współpracujących uzwojeń |
W europejskich schematach częściej spotyka się zapis bliższy normom IEC, a w materiałach amerykańskich bywa więcej uproszczeń albo wariantów graficznych. Dla mnie ważniejsze od samego stylu kreski jest to, czy obok symbolu pojawia się rdzeń, odczep, dioda lub numeracja wyprowadzeń. To właśnie te szczegóły prowadzą do poprawnego odczytu.
Gdzie spotkasz go w samochodzie
W motoryzacji symbol cewki rzadko występuje „sam dla siebie”. Najczęściej jest częścią większego układu, który ma konkretne zadanie: przełączyć obwód, otworzyć zawór, wygenerować wysokie napięcie albo odfiltrować zakłócenia. Właśnie dlatego schemat samochodowy trzeba czytać razem z opisem komponentu i przebiegiem przewodów.
Najbardziej praktyczne przykłady są trzy. Pierwszy to przekaźnik, w którym cewka steruje stykami dużej mocy. Drugi to zawór elektromagnetyczny, gdzie uzwojenie porusza iglicę lub rdzeń. Trzeci to cewka zapłonowa, która podnosi napięcie potrzebne do wytworzenia iskry. Każdy z tych elementów wygląda na schemacie trochę inaczej, ale wspólny mianownik jest ten sam: bez zasilenia cewki układ nie wykona swojej pracy.
| Miejsce w aucie | Rola cewki | Na co zwrócić uwagę |
|---|---|---|
| Przekaźnik | Przyciąga kotwicę i przełącza styki | Oddziel cewkę od części stykowej, bo to dwa różne fragmenty jednego elementu |
| Zawór elektromagnetyczny | Otwiera lub zamyka przepływ | Sprawdź, czy przy cewce nie ma diody lub rezystora tłumiącego przepięcia |
| Cewka zapłonowa | Podnosi napięcie do poziomu potrzebnego do zapłonu | To uzwojenie o innym zadaniu niż cewka przekaźnika, więc nie wolno ich utożsamiać |
| Dławik w zasilaniu | Tłumi zakłócenia i wygładza prąd | Symbol często wygląda jak zwykła cewka, ale kontekst mówi, że chodzi o filtrację |
Jeśli masz przed sobą schemat instalacji, zawsze pytam sam siebie, czy cewka steruje ruchem, przełączaniem czy napięciem. To proste pytanie bardzo zawęża pole interpretacji i pomaga uniknąć pomyłki. Właśnie dlatego następny krok to odróżnienie samej cewki od elementów, które z nią współpracują.
Czym różni się cewka od przekaźnika, transformatora i elektromagnesu
W dokumentacji technicznej te pojęcia bywają używane obok siebie, ale nie znaczą tego samego. Cewka to uzwojenie. Przekaźnik to element, który zawiera cewkę i styki. Transformator to para uzwojeń sprzężonych magnetycznie. Elektromagnes lub solenoid to cewka wykorzystana do wytworzenia ruchu mechanicznego. Ta różnica wydaje się drobna, ale w warsztacie potrafi oszczędzić godzinę błędnych założeń.
| Element | Co pokazuje symbol | Jak działa | Najczęstsza pomyłka |
|---|---|---|---|
| Cewka | Uzwojenie przewodu | Tworzy pole magnetyczne po przepływie prądu | Uznawanie jej za cały moduł, a nie za jedną część układu |
| Przekaźnik | Cewka plus styki | Małym prądem steruje większym obciążeniem | Mylenie części sterującej z wykonawczą |
| Transformator | Dwa sprzężone uzwojenia | Przenosi energię między obwodami i zmienia poziom napięcia | Traktowanie każdej cewki z rdzeniem jak transformatora |
| Elektromagnes | Cewka z elementem ruchomym | Zamienia energię elektryczną na ruch | Utożsamianie go z dławikiem, który nie wykonuje pracy mechanicznej |
W praktyce najwięcej nieporozumień wywołuje przekaźnik, bo jego symbol zawiera cewkę, ale nie kończy się na niej. Gdy rozpoznasz różnicę między uzwojeniem a całym elementem, znacznie łatwiej zrozumiesz dalsze oznaczenia na schemacie. To prowadzi wprost do kolejnego pytania: co właściwie mówią napisy i numery obok symbolu?
Jak czytać oznaczenia obok symbolu
Obok cewki prawie zawsze pojawia się coś jeszcze: litera, numer elementu, oznaczenie zacisków albo dodatkowy znak w postaci diody. To nie jest dekoracja. Te informacje mówią, z jakim typem części masz do czynienia i jak ją poprawnie podłączyć. Ja zawsze sprawdzam je przed jakimkolwiek pomiarem, bo w przeciwnym razie łatwo pomylić elementy, które wyglądają podobnie.
- L najczęściej wskazuje element indukcyjny, czyli cewkę lub dławik.
- K często oznacza przekaźnik w schematach europejskich i samochodowych.
- 85 i 86 to typowe zaciski cewki przekaźnika samochodowego.
- 30, 87 i 87a odnoszą się do części stykowej przekaźnika, nie do samej cewki.
- Dioda równoległa przy cewce zwykle służy do tłumienia przepięć po wyłączeniu zasilania.
- Rezystor równoległy pełni podobną funkcję ochronną, choć działa inaczej niż dioda.
Najważniejszy praktyczny wniosek jest taki: jeśli na schemacie widzisz diodę przy cewce, polaryzacja zaczyna mieć znaczenie. W zwykłej cewce kierunek zasilania bywa drugorzędny, ale przy elemencie zabezpieczonym diodą już nie. To drobiazg, który bardzo łatwo przeoczyć, a potem trudno wytłumaczyć, dlaczego układ nie działa po podłączeniu „tak jak zawsze”.
Najczęstsze pomyłki przy odczycie schematu
Symbol cewki jest prosty tylko na pierwszy rzut oka. W praktyce to jeden z tych znaków, które potrafią zmylić nawet doświadczoną osobę, jeśli schemat jest słabo opisany albo wyrwany z kontekstu. Najczęściej problem nie leży w samym rysunku, ale w pochopnym wnioskowaniu.
- Odczytywanie samej kreski bez legendy prowadzi do błędnej identyfikacji komponentu.
- Mylenie przekaźnika z cewką sprawia, że szuka się uszkodzenia w niewłaściwej części układu.
- Ignorowanie rdzenia lub odczepu zubaża interpretację i może ukryć istotną różnicę konstrukcyjną.
- Pomijanie diody zabezpieczającej zwiększa ryzyko złego podłączenia w diagnostyce lub po wymianie części.
- Zakładanie, że wszystkie cewki są takie same kończy się błędem, bo cewka przekaźnika, zapłonowa i filtrująca mają inne zadania.
- Brak sprawdzenia numerów pinów utrudnia znalezienie rzeczywistej przyczyny awarii.
W warsztacie najbardziej cenię prostą zasadę: najpierw identyfikuję element, potem sprawdzam jego rolę w obwodzie, a dopiero na końcu sięgam po multimetr. Taka kolejność ogranicza liczbę fałszywych tropów. I właśnie dlatego na koniec warto zebrać kilka praktycznych reguł, które pomagają czytać schemat szybciej i pewniej.
Jak czytać ten znak bez zgadywania
Jeżeli mam skrócić cały temat do kilku nawyków, powiedziałbym tak: zawsze patrz na kontekst, nie tylko na sam symbol. Ten sam znak może oznaczać uzwojenie przekaźnika, element filtra albo cewkę w układzie zapłonowym, a różnicę pokazują dopiero opisy, numeracja i sąsiednie elementy. To właśnie tam kryje się odpowiedź, której szuka mechanik, elektryk i kierowca próbujący zrozumieć, co dzieje się w aucie.
- Sprawdź legendę schematu, zanim uznasz, co przedstawia symbol.
- Oceń, czy widzisz samą cewkę, czy cały przekaźnik albo zawór.
- Zwróć uwagę na rdzeń, diodę i numery zacisków.
- Oddziel tor sterowania od toru mocy, bo to zwykle dwie różne historie.
- Jeśli mierzysz element, porównaj wynik z dokumentacją konkretnej części, a nie z ogólną „normą”.
W praktyce właśnie taki sposób pracy daje najlepszy efekt: najpierw rozpoznanie symbolu, potem interpretacja układu, na końcu pomiar. Jeśli trzymasz się tej kolejności, cewka przestaje być mało czytelnym rysunkiem, a staje się jasną wskazówką, gdzie szukać przyczyny i jak czytać schemat bez zgadywania.
