Układ hamowania przyczepy powinien działać przewidywalnie, bez szarpania i bez nadmiernego obciążania auta ciągnącego. W praktyce hamulec najazdowy zamienia siłę, z jaką przyczepa „napiera” na samochód podczas zwalniania, na nacisk na jej własne koła, a od stanu kilku prostych elementów zależy tu naprawdę dużo. Poniżej rozkładam temat na części: budowę, zasadę działania, wymagania prawne, typowe objawy zużycia i to, co warto sprawdzić przed wyjazdem.
Najważniejsze informacje w skrócie
- To mechaniczny układ, który uruchamia hamulce przyczepy wtedy, gdy zestaw zaczyna się wzajemnie „ściskać” podczas hamowania.
- Najważniejsze elementy to głowica sprzęgu, zespół najazdowy, dyszel, przekładnia z cięgnami, hamulce kół i hamulec postojowy.
- O skuteczności decyduje nie tylko sam projekt, ale też luz, smarowanie, stan okładzin i poprawne ustawienie całego mechanizmu.
- W Polsce taki układ jest standardowym rozwiązaniem w wielu przyczepach do 3,5 t DMC, a starsze konstrukcje mają własne wyjątki techniczne i formalne.
- Najczęstsze problemy to szarpanie przy hamowaniu, opór przy cofaniu, przegrzewanie kół i zbyt duży luz na dyszlu.
- Regularna kontrola co 5000 km albo raz w roku ma sens praktyczny, bo drobne zużycie szybko przeradza się w większy problem.
Jak działa układ najazdowy w przyczepie
Najprościej patrzę na ten układ jak na mechaniczny przetwornik siły. Kiedy samochód zwalnia, przyczepa z bezwładności dalej „pcha” do przodu i dociska się do haka holowniczego. Ten nacisk wciska dyszel w zespół najazdowy, a jego ruch jest potem przenoszony na hamulce kół.
W dobrze zestrojonym zestawie reakcja jest płynna: im mocniej zwalnia auto, tym wyraźniej pracują hamulce przyczepy. To ważne, bo celem nie jest gwałtowne zatrzymanie samej przyczepy, tylko zsynchronizowanie jej z pojazdem ciągnącym. Dzięki temu zestaw jedzie stabilniej, nie „wypycha” auta na zakrętach i nie buduje niepotrzebnych przeciążeń w sprzęgu.
Ten mechanizm jest w pełni zależny od geometrii i oporów ruchu. Jeśli coś się przycina, ma zbyt duży luz albo jest źle wyregulowane, układ zamiast łagodnie dozować siłę zaczyna działać nerwowo. Właśnie dlatego sama idea jest prosta, ale praktyka serwisowa już nie. Żeby zobaczyć, skąd biorą się problemy, trzeba rozebrać go na konkretne części.

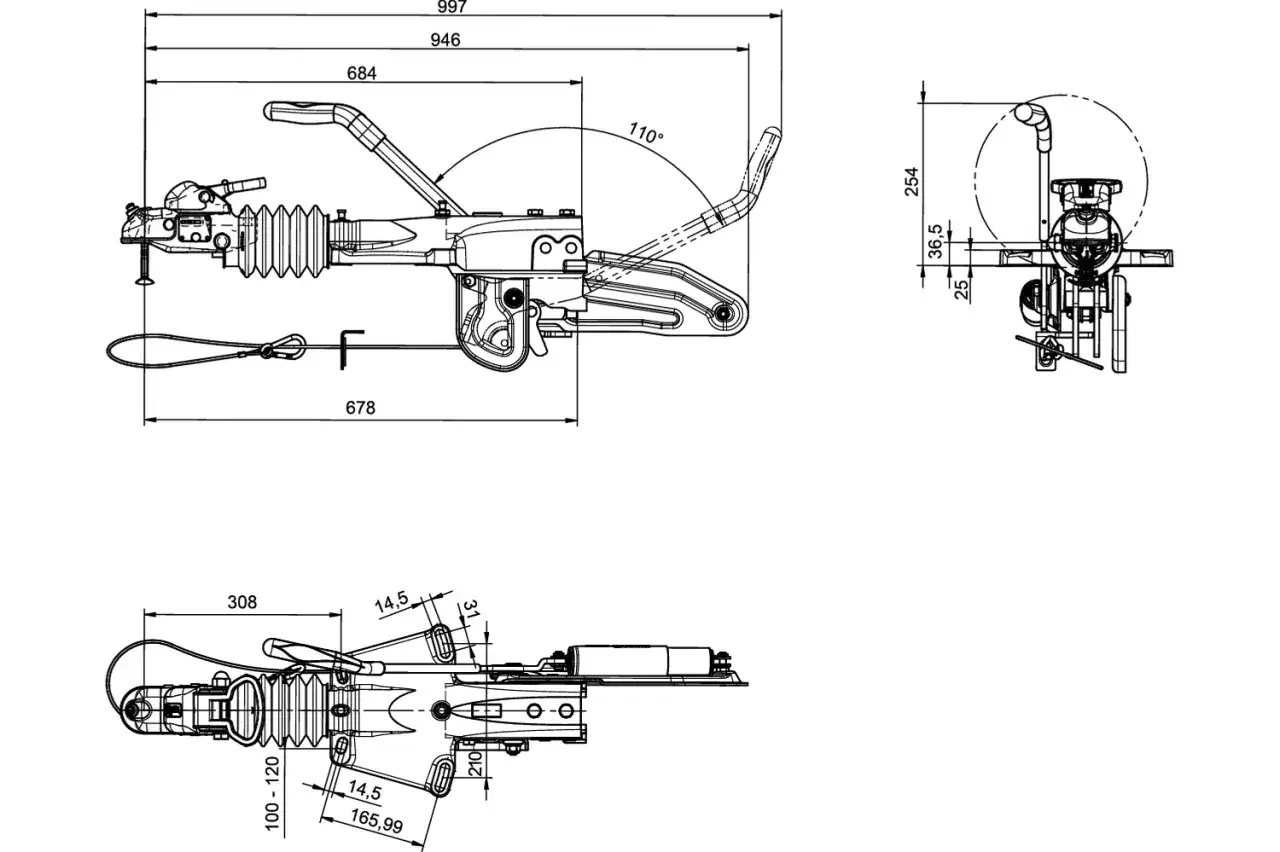

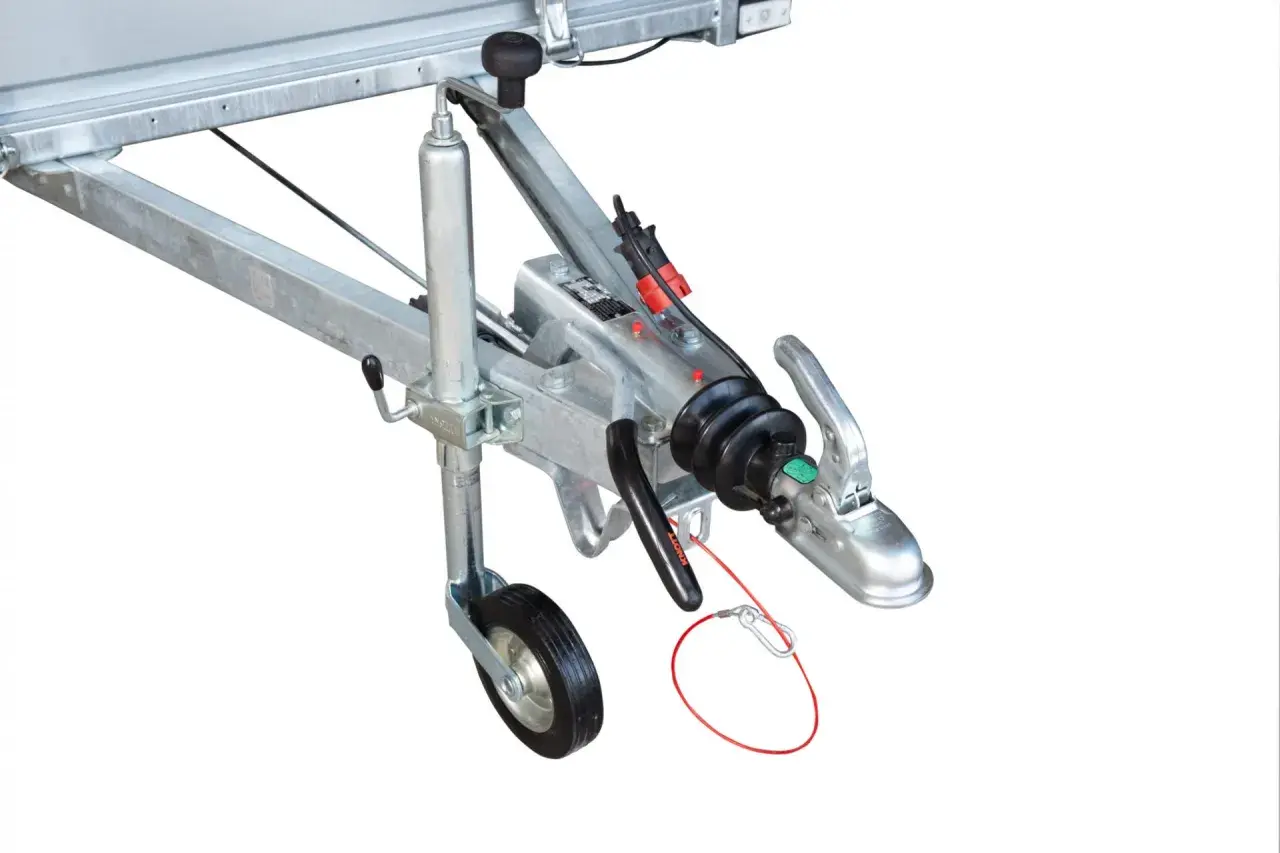

Z jakich części składa się układ i za co odpowiada każda z nich
W tym układzie żadna część nie pracuje samotnie. Ja zawsze patrzę na niego jako na zestaw połączonych elementów, w którym słaby punkt od razu psuje resztę. W praktyce najważniejsze komponenty wyglądają tak:
| Element | Rola | Na co uważać |
|---|---|---|
| Głowica sprzęgu | Łączy przyczepę z kulą haka i przenosi siły na resztę układu | Zużycie na kuli, zabrudzenia, zły rozmiar kuli, trudne ryglowanie |
| Zespół najazdowy | Reaguje na docisk przyczepy i uruchamia mechanizm hamowania | Zbyt duży skok, powolny powrót, stuki, nierówna praca |
| Dyszel | Przenosi siły między przyczepą a urządzeniem najazdowym | Pęknięcia, odkształcenia, nielegalne przeróbki, korozja |
| Przekładnia i cięgna | Rozdzielają ruch na hamulce obu kół lub osi | Luz, korozja, zapieczenie, źle ustawione Bowdeny |
| Amortyzator najazdu | Tłumi ruch dyszla i wygładza reakcję hamowania | Szarpanie, twardy powrót, długi czas powrotu do pozycji zerowej |
| Hamulce kół | Dociskają szczęki do bębna i zatrzymują koło | Zużyte okładziny, przegrzanie, nierówne działanie, zabrudzenie |
| Hamulec postojowy | Blokuje przyczepę po zatrzymaniu i podczas postoju | Za mały skok dźwigni, zbyt słaby docisk, zużycie sprężyny |
| Linka awaryjna | Zabezpiecza zestaw po zerwaniu połączenia głównego | Złe zamocowanie, zbyt mały luz, uszkodzenie lub złe prowadzenie |
| Mechanizm cofania | Umożliwia jazdę wstecz bez blokowania kół | Zacinki, ciężkie cofanie, zła regulacja, zbyt mocno napięte cięgna |
W dobrze dobranym zestawie wszystkie te części muszą być ze sobą zgodne, bo mieszanie przypadkowych elementów zwykle kończy się gorszym hamowaniem albo problemami na przeglądzie. To właśnie dlatego nie warto traktować tego układu jak „zwykłego zaczepu z hamulcem” - tu liczy się kompletność i współpraca podzespołów. Skoro znamy już budowę, można przejść do samego przebiegu hamowania krok po kroku.
Co dzieje się od naciśnięcia hamulca do zatrzymania zestawu
Proces jest prosty, ale warto go widzieć w ruchu:
- Kierowca zwalnia albo hamuje, a samochód zaczyna zmniejszać prędkość szybciej niż przyczepa.
- Przyczepa z bezwładności naciska na kulę haka i wciska dyszel w zespół najazdowy.
- Amortyzator ogranicza gwałtowność ruchu, a dźwignia przekazuje siłę dalej na przekładnię i cięgna.
- Bowdeny lub cięgna pociągają rozpieracze w bębnach, a szczęki dociskają się od wewnątrz do bębna hamulcowego.
- Energia ruchu zamienia się w ciepło i zestaw zwalnia w sposób proporcjonalny do docisku.
- Gdy nacisk ustępuje, mechanizm wraca do położenia wyjściowego, a przy cofnięciu działa rozwiązanie pozwalające cofać bez blokowania kół.
W praktyce najwięcej mówi nie samo hamowanie, ale jego jakość. Jeśli przyczepa wbija się w auto przy każdym lekkim dotknięciu pedału, winny bywa luz, zużyty amortyzator albo źle ustawione cięgna. Jeśli z kolei cofanie jest zbyt ciężkie, zwykle problem leży w regulacji albo w zapieczonych elementach mechanizmu cofania. Znając ten przebieg, łatwiej zrozumieć, co mówi o układzie prawo i kiedy na stacji kontroli pojawia się temat zgodności konstrukcji.
Kiedy taki układ jest dopuszczony w Polsce
Tu ważna jest nie tylko masa przyczepy, ale też data pierwszej rejestracji i typ konstrukcji. Obecne przepisy dopuszczają układ bezwładnościowy w przyczepach do 3,5 t DMC, a starsze konstrukcje mają osobne wyjątki. Dla właściciela używanej przyczepy to nie jest detal, tylko rzecz, która realnie wpływa na ocenę techniczną i zgodność z dokumentami.
| Sytuacja | Co to oznacza w praktyce |
|---|---|
| Nowa lub współcześnie eksploatowana przyczepa do 3,5 t DMC | Układ bezwładnościowy może działać na koła wszystkich osi. |
| Przyczepa z pierwszą rejestracją w Polsce do 1 stycznia 2023 r. | Dopuszczano rozwiązanie działające co najmniej na koła jednej osi. |
| Przyczepa do 5 t zarejestrowana po raz pierwszy przed 1 stycznia 1968 r. | Również funkcjonuje wyjątek z minimum jedną osią objętą hamowaniem. |
| Naczepa | Te wyjątki jej nie dotyczą. |
Właśnie dlatego przy zakupie używanej przyczepy nie patrzę wyłącznie na samą masę. Data pierwszej rejestracji, stan osi i sposób działania mechanizmu potrafią zmienić ocenę bardziej niż deklaracje sprzedającego. Jeśli formalności są jasne, kolejnym krokiem staje się już tylko rozpoznanie, kiedy układ zaczyna się zużywać.
Jak rozpoznać zużycie i kiedy reagować od razu
Najczęstsze objawy w praktyce są dość charakterystyczne. Jeśli przy hamowaniu zestaw szarpie, przyczepa wbija się w auto, a potem odbija, zwykle winny jest amortyzator najazdu albo nadmierny luz w mechanizmie. Jeśli przy cofaniu koła stają dęba, problem najczęściej siedzi w zbyt mocnej regulacji, zapieczonych cięgnach albo w źle pracującym mechanizmie cofania.
| Objaw | Prawdopodobna przyczyna | Co zrobiłbym w pierwszej kolejności |
|---|---|---|
| Szarpanie przy hamowaniu | Zużyty amortyzator, zbyt duży luz, zabrudzone elementy cierne | Sprawdziłbym luz, powrót dyszla i stan tłumienia ruchu |
| Ciężkie cofanie | Zbyt ciasna regulacja, napięte Bowdeny, blokujący mechanizm cofania | Skontrolowałbym regulację i swobodę pracy cięgien |
| Gorące koła po jeździe | Złe ustawienie hamulców albo zabrudzone szczęki | Nie jechałbym dalej bez kontroli w warsztacie |
| Za słaby hamulec postojowy | Źle napięta dźwignia, zużyte okładziny, problem z przekładnią | Sprawdziłbym ustawienie dźwigni i stan szczęk |
| Długi powrót dyszla do pozycji zerowej | Zmęczony amortyzator najazdu | Jeśli powrót trwa wyraźnie za długo, traktowałbym to jako sygnał do serwisu |
| Brak pewnego ryglowania głowicy sprzęgu | Zabrudzenie lub zużycie gniazda i kuli haka | Oczyściłbym elementy i sprawdził średnicę kuli oraz stan zaczepu |
W praktyce warto też pamiętać o kilku liczbach, które dobrze pokazują, czy układ jest jeszcze zdrowy. Jeśli dyszel daje się wcisnąć wyraźnie za głęboko, około 45-50 mm lub więcej, to zwykle nie jest już „uroda przyczepy”, tylko sygnał do regulacji. Gdy powrót do pozycji zerowej trwa około 30 sekund albo dłużej, sprawa też wymaga kontroli. To samo dotyczy okładzin hamulcowych: przy minimalnej grubości 1 mm nie ma co zwlekać z wymianą, bo komfort i skuteczność szybko spadają. Żeby nie doprowadzać do takich sytuacji, sensownie jest zamknąć temat prostą rutyną przed sezonem.
Co sprawdzić przed sezonem, żeby układ nie zaskoczył na trasie
Gdybym miał ułożyć krótki plan przeglądu prywatnej przyczepy, zacząłbym od czterech rzeczy: luzu, smarowania, ciernych elementów i zabezpieczeń. Regularne oględziny co 5000 km albo raz w roku są rozsądnym minimum przy normalnej eksploatacji, a po wymianie szczęk pierwsze 100 km warto przejechać ostrożniej, bo nowy komplet potrzebuje chwili, żeby się ułożyć.
- Sprawdź, czy głowica sprzęgu pewnie łapie kulę i nie ma nadmiernego zużycia.
- Nasmaruj ruchome elementy zespołu najazdowego, ale nie dopuszczaj smaru tam, gdzie pracują okładziny.
- Oceń stan linki awaryjnej, sprężyn, mocowań i punktów prowadzenia cięgien.
- Skontroluj działanie hamulca postojowego, bo to on trzyma zestaw podczas postoju i manewrów.
- Jeśli koła grzeją się po jeździe albo cofanie robi się twarde, nie próbuj „przepchnąć” problemu siłą.
Dobry układ najazdowy nie powinien przypominać o sobie przy każdym hamowaniu. Ma działać cicho, płynnie i przewidywalnie, a jeśli zaczyna szarpać, blokować cofanie albo przegrzewać koła, zwykle oznacza to problem z regulacją, tłumieniem ruchu albo samymi elementami ciernymi. Właśnie taka kontrola detali najczęściej decyduje o tym, czy przyczepa pracuje bezpiecznie, czy tylko jeszcze jakoś jedzie.
