Tworzenie prostego silnika elektrycznego to fascynujący projekt DIY, który można zrealizować w domowych warunkach. Wymaga on zaledwie kilku podstawowych materiałów, takich jak bateria, drut miedziany i magnes. Dzięki temu projektowi można nie tylko nauczyć się podstaw działania silników elektrycznych, ale także zrozumieć zasady elektromagnetyzmu. W artykule przedstawimy krok po kroku, jak wykonać własny silnik elektryczny, a także omówimy najczęstsze problemy, które mogą wystąpić podczas budowy oraz ich rozwiązania.
Bez względu na to, czy jesteś uczniem, nauczycielem czy pasjonatem technologii, ten projekt dostarczy Ci cennych doświadczeń i wiedzy. Przygotuj się na odkrywanie, jak energia elektryczna może przekształcać się w ruch!
Kluczowe wnioski:
- Do budowy silnika elektrycznego potrzebne są materiały takie jak bateria 1,5 V, magnes neodymowy oraz drut miedziany.
- Proces budowy obejmuje nawijanie drutu na cylindryczną formę oraz przygotowanie komutatora, który umożliwia przepływ prądu.
- Ważne jest, aby sprawdzić połączenia elektryczne oraz umiejscowienie magnesu, aby silnik działał poprawnie.
- Możliwe są różne modyfikacje, takie jak użycie spinaczy do tworzenia uchwytów dla cewki.
- Silnik elektryczny może być wykorzystany w różnych projektach DIY oraz jako narzędzie edukacyjne do nauki zasad fizyki.
Jakie materiały i narzędzia są potrzebne do budowy silnika elektrycznego?
Aby zbudować prosty silnik elektryczny, potrzebne są specjalistyczne materiały oraz odpowiednie narzędzia. Wśród najważniejszych elementów znajdują się bateria, drut miedziany, magnes oraz uchwyt do baterii. Te komponenty są kluczowe dla prawidłowego działania silnika, ponieważ umożliwiają przepływ prądu oraz generowanie pola magnetycznego, które napędza ruch.
W dalszej części przedstawimy szczegółową listę niezbędnych materiałów oraz narzędzi, które ułatwią budowę silnika elektrycznego. Zrozumienie ich funkcji oraz właściwego zastosowania pomoże w skutecznym zrealizowaniu projektu.
Lista niezbędnych materiałów do projektu DIY silnika elektrycznego
Do stworzenia silnika elektrycznego potrzebne będą następujące materiały:
- Bateria 1,5 V (np. AA) – źródło energii, które zasila silnik.
- Uchwyt do baterii – stabilizuje baterię i umożliwia łatwe połączenie z obwodem.
- Magnes neodymowy – generuje silne pole magnetyczne, które oddziałuje z cewką, powodując ruch.
- Drut miedziany z izolacją emaliowaną (1 metr, średnica 0,8–1 mm) – używany do nawinięcia cewki, która jest kluczowym elementem silnika.
- Goły drut miedziany (0,3 metra, średnica 0,8–1 mm) – służy do wykonania komutatora oraz uchwytów dla cewki.
Narzędzia, które ułatwią budowę silnika elektrycznego
Oprócz materiałów, do budowy silnika elektrycznego potrzebne będą również odpowiednie narzędzia. Oto niektóre z nich:
| Narzędzie | Opis |
| Soldering Iron | Używany do łączenia drutów i elementów elektronicznych. |
| Pliers | Pomagają w wyginaniu i przytrzymywaniu drutów w trakcie montażu. |
| Wire Stripper | Umożliwia łatwe usunięcie izolacji z końców drutu. |
Jak krok po kroku zbudować prosty silnik elektryczny?
Aby zbudować prosty silnik elektryczny, należy dokładnie przygotować wszystkie materiały i komponenty. Pierwszym krokiem jest nawinięcie drutu emaliowanego na cylindryczną formę, na przykład ołówek lub baterię. Powinno się wykonać około 15–20 zwojów, pozostawiając po 5 cm luźnego drutu na każdym końcu. Następnie, aby cewka zachowała swój kształt, luźne końce drutu należy kilkakrotnie owinąć wokół zwojów. Ważne jest, aby nowe zwoje były naprzeciwko siebie, co zapewni równomierne pole magnetyczne.
Po przygotowaniu cewki kluczowym krokiem jest wykonanie komutatora. Należy usunąć izolację z górnej połowy drutu na jednym końcu, pozostawiając dolną część izolowaną, a tę samą czynność powtórzyć na drugim końcu cewki. Te nieizolowane końce będą dotykać uchwytów, które dostarczają prąd do cewki. Teraz, gdy wszystkie elementy są gotowe, można przejść do montażu silnika.
Przygotowanie elementów do montażu silnika elektrycznego
Przygotowanie elementów do montażu silnika elektrycznego wymaga staranności i precyzji. Należy upewnić się, że wszystkie materiały są w dobrym stanie. Drut miedziany powinien być odpowiednio nawinięty, a końce drutu muszą być starannie przygotowane, aby zapewnić dobry kontakt elektryczny. Uchwyt do baterii powinien być stabilny, a magnes umieszczony w odpowiedniej odległości od cewki. Warto również sprawdzić, czy wszystkie narzędzia są pod ręką i gotowe do użycia.
Proces łączenia komponentów silnika elektrycznego

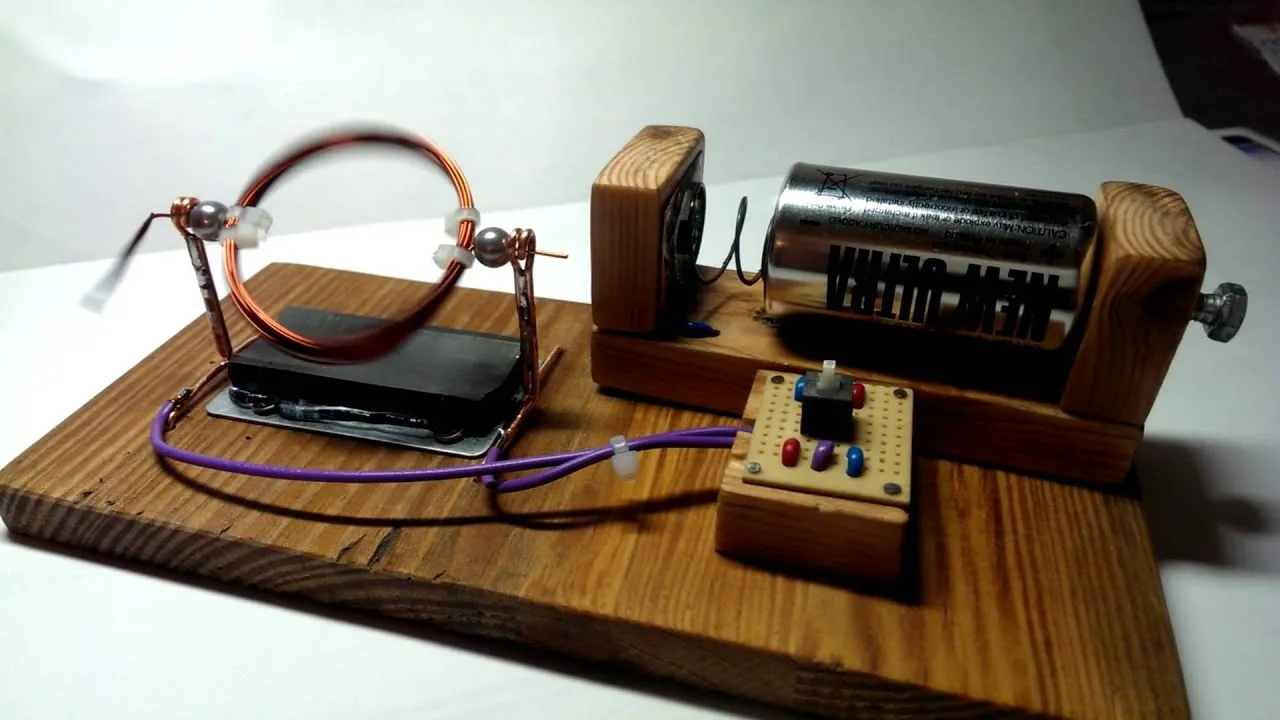

Proces łączenia komponentów silnika elektrycznego zaczyna się od umieszczenia cewki na uchwytach, które wcześniej zostały przygotowane. Należy upewnić się, że cewka jest odpowiednio ustawiona i może swobodnie się obracać. Następnie magnes umieszcza się na baterii, a całość łączy się, aby prąd mógł płynąć przez cewkę. Kiedy wszystko jest poprawnie zmontowane, cewka powinna zacząć się obracać, generując ruch mechaniczny. Warto pamiętać, aby na końcu sprawdzić, czy wszystkie połączenia są stabilne i czy silnik działa prawidłowo.
Jakie są najczęstsze problemy i jak je rozwiązać?
Podczas budowy prostego silnika elektrycznego mogą wystąpić różne problemy, które mogą wpłynąć na jego działanie. Typowe błędy obejmują nieprawidłowe połączenia elektryczne, co może prowadzić do braku przepływu prądu. Innym problemem jest niewłaściwe umiejscowienie magnesu, które może uniemożliwić cewce obracanie się. Często zdarza się również, że cewka nie obraca się swobodnie, co może być spowodowane zbyt dużym oporem lub złym ustawieniem. Wreszcie, przegrzewanie baterii jest powszechnym problemem, który może wystąpić, jeśli silnik działa zbyt długo bez przerwy.
Aby rozwiązać te problemy, warto zastosować kilka prostych rozwiązań. Po pierwsze, należy upewnić się, że wszystkie połączenia elektryczne są stabilne i dobrze wykonane. W przypadku problemów z magnesem, należy sprawdzić jego odległość od cewki i dostosować ją, aby zapewnić optymalne działanie. Jeśli cewka nie obraca się swobodnie, warto sprawdzić, czy nie ma przeszkód w jej ruchu oraz czy jest odpowiednio zamocowana. Aby uniknąć przegrzewania baterii, zaleca się nie używać silnika przez dłuższy czas, a w razie potrzeby przerywać jego działanie.
Typowe błędy podczas budowy silnika elektrycznego i ich naprawa
W trakcie budowy silnika elektrycznego można popełnić kilka typowych błędów, które mogą wpłynąć na jego efektywność. Jednym z najczęstszych błędów jest niedostateczne nawinięcie drutu, co prowadzi do słabego pola magnetycznego. Innym problemem jest nieodpowiednie usunięcie izolacji z końców drutu, co może uniemożliwić prawidłowy przepływ prądu. Często zdarza się również, że magnes jest zbyt daleko od cewki, co ogranicza jej ruch. Wreszcie, niewłaściwe ustawienie uchwytów może prowadzić do niestabilności silnika podczas pracy.
- Niedostateczne nawinięcie drutu prowadzi do słabego działania silnika.
- Nieodpowiednie usunięcie izolacji z końców drutu blokuje przepływ prądu.
- Zbyt duża odległość magnesu od cewki ogranicza efektywność silnika.
Jak poprawić wydajność zbudowanego silnika elektrycznego
Aby zwiększyć wydajność zbudowanego silnika elektrycznego, warto wprowadzić kilka kluczowych poprawek i modyfikacji. Po pierwsze, upewnij się, że wszystkie połączenia elektryczne są solidne i stabilne, co pozwoli na swobodny przepływ prądu. Można również rozważyć użycie mocniejszego magnesu, na przykład magnesu neodymowego, który generuje silniejsze pole magnetyczne, co przekłada się na większą moc obrotową silnika. Dodatkowo, warto zadbać o odpowiedni kształt i rozmiar cewki, co może wpłynąć na efektywność działania silnika. Ostatecznie, przemyślane ustawienie wszystkich komponentów może znacznie poprawić ogólną wydajność.
Jakie zastosowania ma zbudowany silnik elektryczny w praktyce?
Zbudowany silnik elektryczny ma szerokie zastosowanie w różnych projektach DIY oraz edukacyjnych. Można go wykorzystać do stworzenia małych wentylatorów, które są idealne do chłodzenia w upalne dni. Innym przykładem jest napędzanie zabawek, takich jak modele samochodów czy helikopterów, co pozwala na zabawę oraz naukę zasad działania silników. Silnik elektryczny może być również zastosowany w prostych robotach, które uczą podstaw programowania i inżynierii.
W kontekście edukacyjnym, budowa silnika elektrycznego to doskonały sposób na naukę zasad fizyki oraz elektromagnetyzmu. Uczniowie mogą zrozumieć, jak energia elektryczna przekształca się w ruch, a także zdobyć praktyczne umiejętności w zakresie elektroniki. Tego typu projekty rozwijają kreatywność oraz zdolności manualne, co jest niezwykle ważne w dzisiejszym świecie technologii.
- Małe wentylatory do chłodzenia
- Napędzanie zabawek, takich jak modele samochodów
- Proste roboty edukacyjne do nauki programowania
Przykłady projektów DIY wykorzystujących silnik elektryczny
Zbudowany silnik elektryczny może znaleźć zastosowanie w wielu interesujących projektach DIY. Na przykład, można stworzyć mały wentylator, który będzie chłodził w upalne dni. Wystarczy umieścić silnik w obudowie wentylatora, a jego ruch obrotowy napędzi śmigło. Innym pomysłem jest model samochodu z napędem elektrycznym, który można zbudować z użyciem kartonu i kółek, co dostarczy wiele radości podczas zabawy. Można także zrealizować projekt miniaturowego robota, który będzie poruszał się w odpowiedzi na sygnały z czujników, co jest doskonałym wprowadzeniem do robotyki.
Edukacyjne aspekty budowy silnika elektrycznego dla uczniów
Budowa silnika elektrycznego niesie ze sobą wiele korzyści edukacyjnych. Uczniowie mają okazję zrozumieć podstawowe zasady fizyki, takie jak elektromagnetyzm i zasady działania prądu elektrycznego. Praca nad takim projektem rozwija również umiejętności manualne oraz zdolności do rozwiązywania problemów. Dodatkowo, uczniowie uczą się pracy w zespole, co jest nieocenioną umiejętnością w przyszłej karierze zawodowej.
- Mały wentylator do chłodzenia
- Model samochodu z napędem elektrycznym
- Miniaturowy robot reagujący na sygnały z czujników
Jak wykorzystać silnik elektryczny w nowoczesnych projektach technologicznych?
W miarę jak technologia się rozwija, silniki elektryczne stają się kluczowym elementem w nowoczesnych projektach, takich jak drony czy inteligentne urządzenia domowe. Dzięki ich niewielkim rozmiarom oraz efektywności, można je z powodzeniem zastosować w systemach automatyki domowej, gdzie sterują one różnymi urządzeniami, od rolet po wentylatory. Warto również rozważyć wykorzystanie silników elektrycznych w projektach związanych z odnawialnymi źródłami energii, gdzie mogą służyć jako napędy dla małych turbin wiatrowych lub systemów solarnych, przekształcając energię w ruch.
W kontekście edukacji technologicznej, uczniowie mogą eksperymentować z różnymi zastosowaniami silników elektrycznych, tworząc własne prototypy urządzeń, które reagują na dane z czujników. Na przykład, projektowanie małych robotów, które mogą poruszać się w odpowiedzi na zmiany w otoczeniu, może być doskonałym wprowadzeniem do programowania i inżynierii. Takie doświadczenia nie tylko rozwijają umiejętności techniczne, ale również pobudzają kreatywność i innowacyjność w myśleniu o przyszłości technologii.
