Układ ABS rzadko psuje się „sam z siebie”. Najczęściej problem zaczyna się od czujnika prędkości koła, przewodu, złącza albo pierścienia impulsowego, dlatego skuteczna diagnostyka musi iść po kolei. Poniżej pokazuję, jak sprawdzić czujnik abs bez zgadywania: od odczytu błędów, przez pomiar multimetrem, aż po ocenę sygnału i elementów przy kole.
Najkrótsza droga do trafnej diagnozy czujnika koła
- Zaczynam od testera diagnostycznego, bo sam kod błędu rzadko mówi całą prawdę.
- Czujnik bierny sprawdza się inaczej niż aktywny, a pomiar omomierzem nie pasuje do każdego typu.
- Wiele usterek leży poza samym czujnikiem: w wiązce, złączu, łożysku albo pierścieniu impulsowym.
- Najpewniejszy obraz daje połączenie odczytu parametrów, multimetru i oględzin przy kole.
- Po naprawie zawsze robię jazdę próbną z podłączonym testerem i porównuję prędkości wszystkich kół.
Dlaczego kontrolka ABS nie mówi jeszcze, co naprawdę padło
W praktyce lampka ABS jest dla mnie sygnałem ostrzegawczym, a nie gotową odpowiedzią. Ten sam objaw może wywołać uszkodzony czujnik prędkości obrotowej koła, przerwany przewód, zaśniedziałe złącze, uszkodzony pierścień magnetyczny w łożysku albo zbyt duży luz na piaście. Układ ABS współpracuje dziś z ESP i TCS, więc błąd jednego koła potrafi wyłączyć kilka systemów naraz.
Najczęstszy błąd to wymiana części po samym kodzie z pamięci usterek. Kod zwykle wskazuje obszar, a nie zawsze winny element. Jeśli sterownik widzi zanik sygnału, nie oznacza to jeszcze, że sam czujnik jest martwy. Czasem sygnał znika tylko przez chwilowy kontakt w wiązce albo przez zabrudzenie przy kole, a to już zupełnie inna naprawa.
Dlatego zaczynam od ustalenia, z czym mam do czynienia, a dopiero później sięgam po miernik. To oszczędza czas i ogranicza nietrafione wymiany, zwłaszcza w autach, w których układ sygnałowy jest czuły na odstęp między czujnikiem a pierścieniem. Dalej przechodzę właśnie do tego rozróżnienia.
Zanim przyłożysz miernik, ustal typ czujnika
Nie każdy czujnik prędkości koła sprawdza się tak samo. W starszych autach częściej spotyka się czujniki bierne, czyli indukcyjne, które same wytwarzają sygnał podczas obrotu koła. W nowszych konstrukcjach dominują czujniki aktywne, zasilane przez sterownik ABS, które pracują stabilniej przy bardzo małej prędkości i potrafią mierzyć nawet od około 0,1 km/h.
| Typ czujnika | Jak działa | Co sprawdzać | Czego nie robić |
|---|---|---|---|
| Bierny, indukcyjny | Wytwarza napięcie przemienne pod wpływem zmiennego pola magnetycznego z pierścienia impulsowego | Rezystancję, napięcie AC, stan pierścienia i odstęp od koła impulsowego | Nie zakładać, że brak sygnału oznacza od razu uszkodzony sterownik |
| Aktywny, Hallowski lub magnetorezystywny | Jest zasilany z ABS i wysyła sygnał cyfrowy lub prądowy | Zasilanie, masę, przebieg sygnału, parametry na testerze | Nie mierzyć go omomierzem, bo taki test bywa bezwartościowy, a czasem szkodliwy |
Ważna rzecz: tych czujników nie zawsze da się odróżnić wzrokowo. Ja nigdy nie ufam samemu wyglądowi obudowy, tylko sprawdzam dane producenta pojazdu i czujnika. To właśnie ten etap pozwala dobrać właściwy test i uniknąć fałszywego wniosku. Następny krok to już właściwa diagnostyka elektryczna.
Jak sprawdzić czujnik ABS krok po kroku
Ja zaczynam od sterownika, a nie od wymiany czujnika. Najpierw odczytuję pamięć usterek i parametry bieżące, potem robię oględziny, a dopiero później wykonuję pomiary. Taki porządek jest po prostu skuteczniejszy, bo od razu pokazuje, czy problem jest stały, czy pojawia się tylko w ruchu albo pod obciążeniem.
1. Odczytaj błędy i dane na żywo
Podłącz tester do modułu ABS/ESP i sprawdź nie tylko kod błędu, ale też wartości rzeczywiste. Szukam przede wszystkim prędkości poszczególnych kół, które powinny reagować podobnie podczas jazdy i podczas powolnego toczenia. Jeśli jedno koło pokazuje przerwy, skoki albo zaniżone wartości, mam już pierwszy trop.
Na tym etapie warto też sprawdzić napięcie akumulatora i bezpieczniki systemu. Słabe zasilanie potrafi oszukać diagnostykę i udawać awarię czujnika. To drobiazg, ale bardzo często pomijany.
2. Zrób kontrolę wizualną przy kole

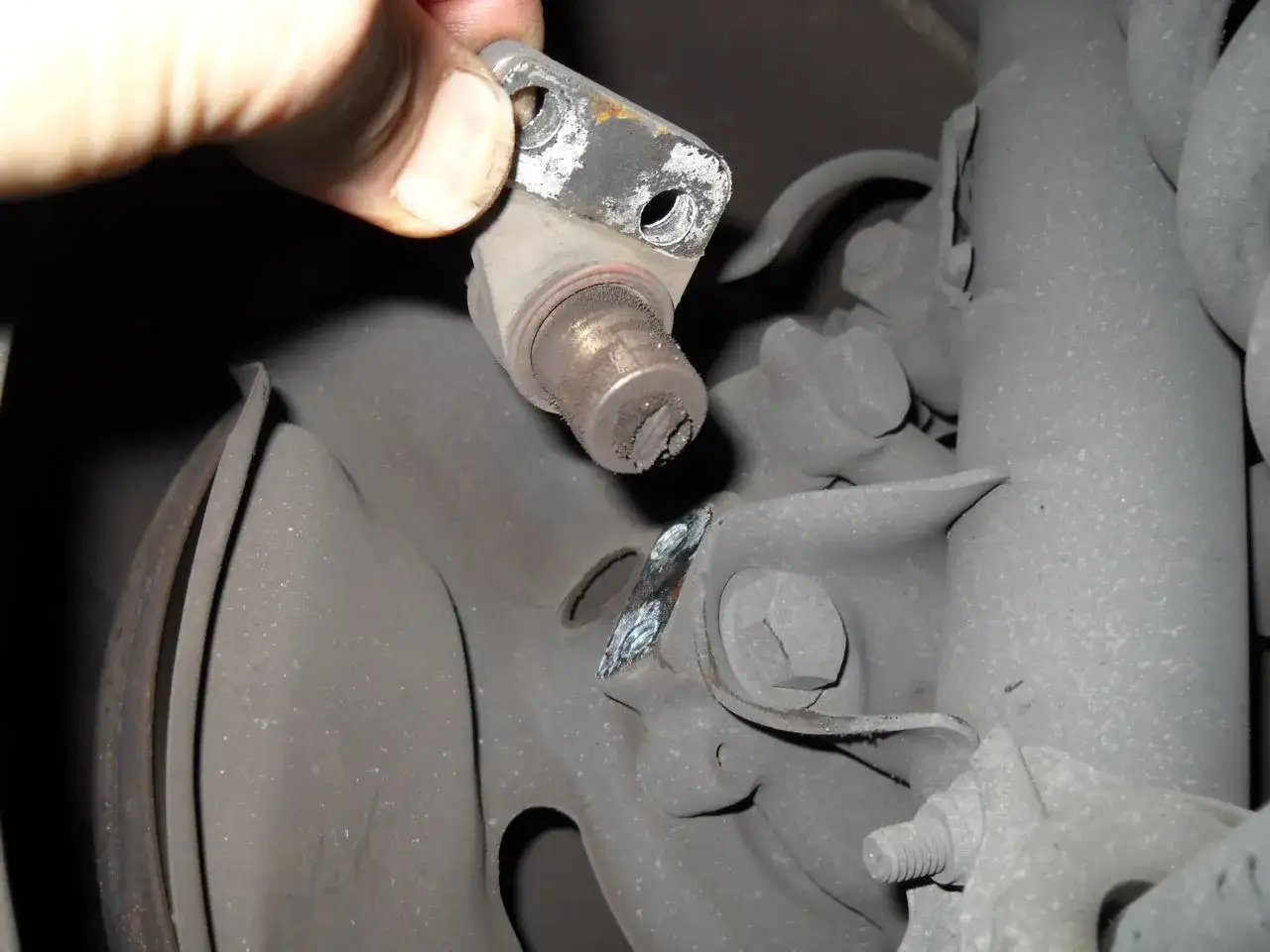

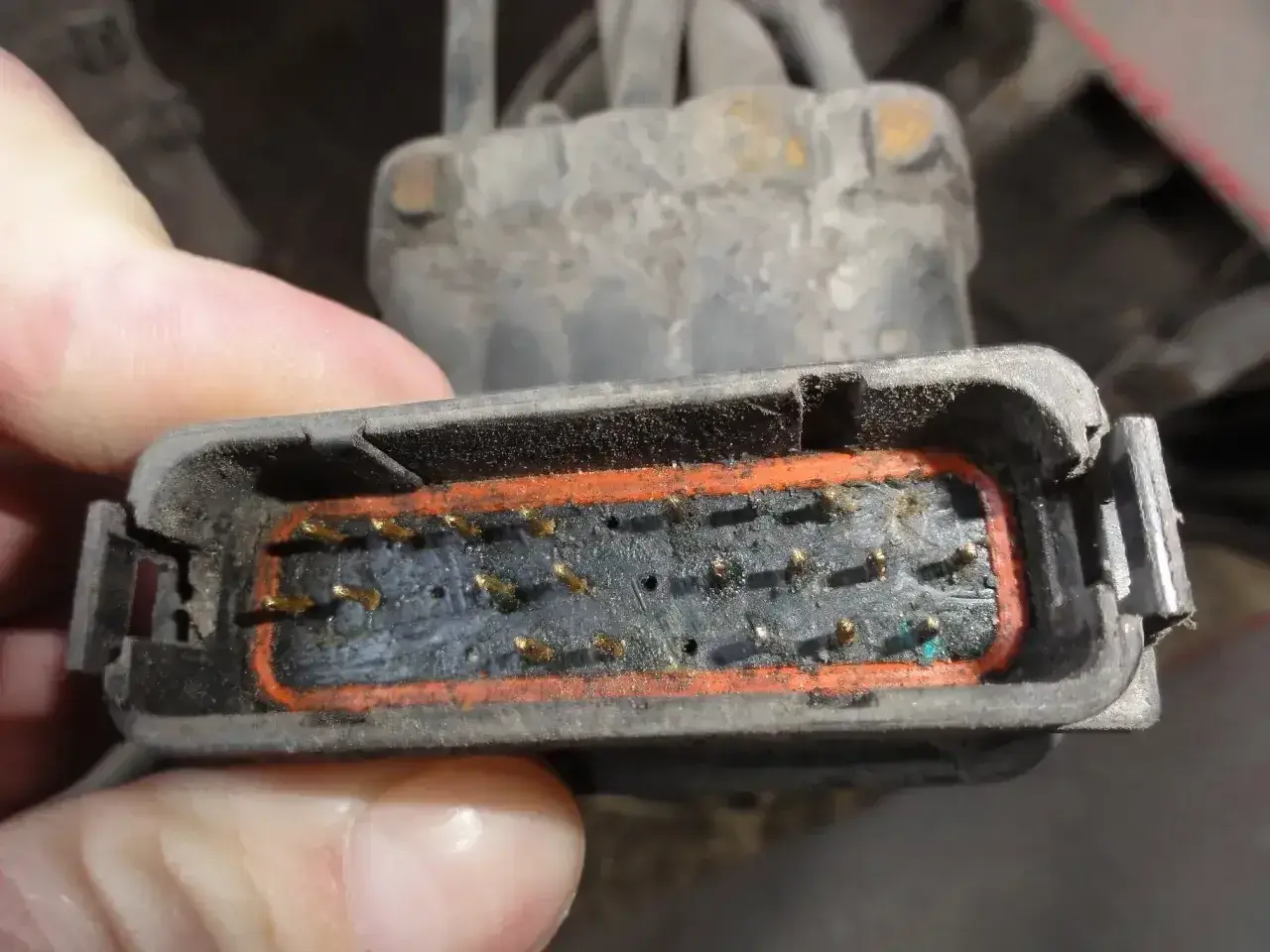

Wjeżdżam autem na podnośnik i sprawdzam wiązkę od czujnika do nadwozia, wtyczkę, stan mocowania, ślady korozji oraz zabrudzenia przy piaście. Oglądam też łożysko i pierścień impulsowy. Jeśli w piaście jest magnetyczny pierścień, to uszkodzenie albo zabrudzenie tej strefy bywa równie ważne jak sam czujnik.
Sprawdzam również luz łożyska. Zbyt duży luz zmienia odstęp między czujnikiem a pierścieniem i potrafi wywołać zanik sygnału tylko w czasie jazdy po nierównościach. To jeden z tych przypadków, w których elektryka i mechanika idą ze sobą bardzo blisko.
3. Zmierz sygnał we właściwy sposób
Jeśli mam do czynienia z czujnikiem biernym, odpinam wtyczkę i mierzę rezystancję między pinami. W wielu autach wartości mieszczą się orientacyjnie w okolicach 1 000-2 500 Ω, ale zawsze porównuję je z danymi serwisowymi i z drugim kołem. Zaniżony odczyt, przerwa albo wyraźna różnica między stronami to sygnał ostrzegawczy.
Następnie ustawiam multimetr na pomiar napięcia AC i obracam koło ręką. Sprawny czujnik powinien wytworzyć wyraźny, rosnący sygnał. Przy powolnym obracaniu koła odczyt bywa niski, zwykle rzędu dziesiątek do kilkuset miliwoltów AC, więc ważniejsza od samej liczby jest stabilność sygnału i porównanie z drugą stroną.
Przy czujniku aktywnym nie zaczynam od rezystancji. Sprawdzam zasilanie i masę na wtyczce, bo taki sensor jest zasilany przez ABS i zwykle pracuje na napięciu referencyjnym, często około 5 V, choć konkret zależy od producenta. Jeśli sygnał jest dwupinowy, oscyloskop albo tester z podglądem parametrów daje więcej niż zwykły omomierz.
Przeczytaj również: Jak podłączyć alternator w C-330 - prosty schemat i porady
4. Potwierdź wynik w ruchu
Jeśli po czyszczeniu lub naprawie sygnał wygląda poprawnie, robię jazdę próbną z podłączonym testerem. To ważne, bo wiele usterek pojawia się dopiero pod obciążeniem, przy skręcie albo po nagrzaniu elementów. W takim teście zwykle pracują dwie osoby: kierowca i diagnostyk, który obserwuje parametry.
Na tym etapie nie szukam już „magicznego” odczytu. Sprawdzam tylko, czy wszystkie koła zachowują się podobnie i czy żaden kanał nie gubi informacji. Jeśli tak, diagnoza jest zwykle blisko końca. Teraz pozostaje już tylko właściwie zinterpretować wynik.
Jak odczytać wyniki bez zgadywania
Największą wartość ma nie sam pomiar, ale to, czy umiem go odczytać w kontekście całego auta. Poniżej zestawiam najczęstsze wyniki z tym, co zwykle oznaczają w praktyce warsztatowej.
| Wynik | Co zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| Brak rezystancji albo nieskończona oporność w czujniku biernym | Przerwa w czujniku, w wiązce albo w złączu | Przewód przy zwrotnicy, wtyczkę i ciągłość do sterownika |
| Napięcie zasilania nie dociera do czujnika aktywnego | Problem z zasilaniem, masą lub obwodem sterownika | Bezpieczniki, przewody, piny we wtyczce i spadki napięcia |
| Jedno koło skacze lub gubi prędkość na testerze | Intermittent fault, często wiązka, złącze, luz łożyska albo pierścień | Oględziny przy skręcie koła i test na drodze |
| Sygnał słaby, ale pojawia się tylko przy bardzo małej prędkości | Możliwy problem z odstępem, czystością pierścienia albo czułością układu | Odstęp czujnika, mocowanie, magnetyczny ring w łożysku |
| Po skasowaniu błąd wraca po krótkiej jeździe | Usterka nadal istnieje i nie została usunięta „na ekranie” | Wrócić do sygnału, zasilania i mechaniki, nie do samego kasowania kodu |
Tu przydaje się jedna prosta zasada: porównuję koło podejrzane z kołami, które pracują poprawnie. Wiele usterek wychodzi właśnie przez różnicę między stronami, a nie przez przekroczenie jakiejś „magicznej” liczby. To prowadzi wprost do najczęstszych błędów, które potrafią zmylić nawet osoby z doświadczeniem.
Najczęstsze błędy, które fałszują diagnozę
W warsztacie najczęściej widzę pięć powtarzalnych pomyłek. Po pierwsze, pomiar rezystancji aktywnego czujnika, który nic sensownego nie mówi. Po drugie, wymiana sensora bez sprawdzenia zasilania i masy. Po trzecie, ocena tylko jednego koła bez porównania z resztą danych.
Do tego dochodzi ignorowanie luzu łożyska i korozji pod czujnikiem. Nawet dobry sensor nie pokaże poprawnego sygnału, jeśli jego pozycja względem pierścienia zmienia się co kilka metrów. Czwarty błąd to zaufanie wyłącznie do kodu usterki, bez analizy parametrów bieżących. Piąty, moim zdaniem najgorszy, to kasowanie błędu i uznanie sprawy za zakończoną bez jazdy próbnej.
Jeśli mam do czynienia z problemem przerywanym, zawsze zakładam, że winny może być przewód albo złącze, a nie sam czujnik. To podejście rzadziej prowadzi na skróty, ale dużo częściej trafia w sedno. A kiedy czujnik okazuje się tylko „posłańcem” problemu, trzeba szukać dalej.
Kiedy winna jest wiązka, łożysko albo pierścień impulsowy
Jeżeli sygnał znika przy poruszaniu przewodem, winna jest zwykle wiązka albo konektor. Jeśli problem pojawia się tylko w jednym położeniu koła, bardziej podejrzany staje się pierścień impulsowy albo łożysko. Z kolei rdza, opiłki i brud pod czujnikiem potrafią zmienić odstęp na tyle, że sterownik przestaje poprawnie rozpoznawać sygnał.
W autach z magnetycznym pierścieniem w łożysku uszkodzenie samego pierścienia bywa mylone z awarią czujnika. To szczególnie zdradliwe, bo z zewnątrz wszystko wygląda normalnie. Jeśli tester pokazuje nagłe dropy albo zanik prędkości jednego koła tylko w wycinku obrotu, ja najpierw sprawdzam strefę piasty, a dopiero potem sam sensor.
Tak samo nie wolno lekceważyć słabego zasilania modułu ABS. Spadki napięcia, korozja masy albo problem z bezpiecznikiem potrafią wywołać objawy bardzo podobne do uszkodzenia czujnika. Właśnie dlatego diagnostyka elektryczna musi obejmować cały tor sygnałowy, nie tylko końcówkę przy kole. Zostaje jeszcze etap końcowy, czyli potwierdzenie naprawy.
Po naprawie zrób jeszcze jedną rzecz, zanim oddasz auto
Po wymianie czujnika, naprawie wiązki albo czyszczeniu gniazda nie kończę pracy na skasowaniu błędu. Robię jazdę próbną z podłączonym testerem, obserwuję prędkości kół i sprawdzam, czy żaden kanał nie gubi sygnału po rozgrzaniu lub na nierównościach. Dopiero wtedy mam pewność, że problem nie wróci przy pierwszym mocniejszym hamowaniu.
Przy montażu zwracam też uwagę na kilka rzeczy mechanicznych: czyste gniazdo czujnika, poprawne prowadzenie przewodu, prawidłowe osadzenie elementu i moment dokręcenia zgodny z instrukcją producenta. W układzie hamulcowym takie detale naprawdę mają znaczenie. Jeśli po tej sekwencji błąd nadal wraca, nie zgaduję już po omacku, tylko wracam do zasilania modułu, ciągłości przewodów i porównania sygnału na pinach sterownika.
